楊超永,郭金強,王富玉,張玉霞
(北京工商大學化學與材料工程學院,北京 100048)
摘 要:概述了6種高性能樹脂——聚醚醚酮(PEEK)、聚苯硫醚(PPS)、液晶聚合物(LCP)、聚醚酰亞胺(PEI)、聚砜(PSF)和聚酰亞胺(PI)等的性能及應用,詳細介紹了以這6種高性能樹脂分別為原料制備高性能薄膜的方法(擠出吹塑法、擠出流延法、溶液流延法等)和改性方法,最后對不同高性能薄膜的應用進行了討論和展望。
關鍵詞:聚醚醚酮;聚苯硫醚;液晶聚合物;聚醚酰亞胺;聚砜;聚酰亞胺;薄膜;擠出吹塑;擠出流延;改性
0 前言
根據國家統計局數據,我國塑料薄膜產量逐年增加, 2021年達16100kt,其中農膜2120kt、復合軟包裝薄膜5830kt、BOPP薄膜4350kt;BOPET薄膜3200 kt、CPP薄膜1000 kt [1]。如按年均增長5 %計算,預計2025年將突破19000kt。但我國塑料薄膜處于結構性供需矛盾的狀態,傳統薄膜供過于求,高性能薄膜供不應求。高性能薄膜(又稱耐高溫膜)一般是指PEEK、 PPS、LCP、PEI、PSF、PI等薄膜,其耐高溫性能、電性能和力學性能等明顯優于聚丙烯(PP)、聚乙烯(PE)、聚酰胺(PA)等傳統薄膜,在電子屏蔽、醫學、航空航天、絕緣材料、通訊等領域都有廣泛應用,預計未來將快速發展[2]。
工業上制備傳統塑料薄膜的主要方法有擠出吹塑法、擠出流延法(含雙向拉伸)、壓延法、溶液流延法等。其中高性能塑料薄膜的制備方法主要有擠出吹塑法、擠出流延法、溶液流延法等,前兩種方法是工業化大規模生產的首選方法,而溶液流延法因受環境保護等的限制,目前主要是實驗室研究制樣用。
1 PEEK
PEEK是一種性能優異的特種工程塑料,可在250℃下長期使用,在高溫下能保持較高的彎曲強度和壓縮強度,剛性大,尺寸穩定性好,線膨脹系數小。除濃硫酸外,幾乎能耐任何化學藥品[3];而且即使在較高溫度下仍能保持良好的化學穩定性,同時其自身還具有阻燃性[4]。PEEK薄膜具有高的耐熱性、良好的電氣性能和力學性能,連續使用溫度可達240℃,介電損耗低至0. 001~0. 003;透光率達到85. 9%。特別是其耐化學藥品性、耐水解性、耐放射線性等性能,即使在高性能薄膜中也相當突出[5]3。
1. 1 PEEK 薄膜的制備方法
工業上PEEK 薄膜主要有擠出流延法和擠出吹塑法兩種制備方法。
(1)擠出流延法
PEEK薄膜由T形口模熔融擠出流延制備,口模溫度須在400℃以上,擠出機螺桿可采用PA或PP薄膜用螺桿結構[5]。為了使PEEK薄膜具有高的拉伸強度等優異性能,可對其進行單向或雙向拉伸。Li等[6]通過擠出拉伸制備高強度PEEK薄膜,拉伸后拉伸強度達到了333 MPa,幾乎是未拉伸的4倍,這主要源于拉伸取向和結晶的協同作用。在拉伸速率、拉伸溫度和拉伸比3個工藝參數中,拉伸比對薄膜拉伸強度的影響最為顯著(圖1)。
( T = 210 ℃,ν = 2 mm/min)
圖1 拉伸比對 PEEK 薄膜拉伸強度的影響[6]
Na等[7]通過雙螺桿擠出機熔融共混制備了PEEK/聚醚砜包覆多壁碳納米管(MWCNT)復合材料,并采用擠出流延法制備了薄膜。用于寬帶電磁干擾屏蔽時,薄膜表現出高熱穩定性(5%質量損失時分解溫度T5 %為586℃)和良好的力學性能(PEEK/聚醚砜包覆MWCNTs質量比為91:9時,拉伸強度為101 MPa),優于先前報道的其他電磁屏蔽薄膜(表1)。

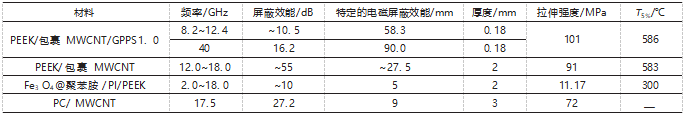

表 1 不同復合材料的電磁屏蔽效能、拉伸強度和 T5 % [7 ]
孫江華等[8]采用擠出流延法制備了一系列PEEK薄膜,發現其拉伸強度隨流延輥轉速的增加從129 MPa提高到155 MPa;流延后雙向拉伸可大幅度提高薄膜的力學性能,縱向拉伸強度可達203 MPa。李文雷等[9]通過雙螺桿擠出機共混制備了PEEK/MWCNT復合材料,采用擠出流延法制備了薄膜。在MWCNT含量為0. 68 %(體積分數)時,薄膜的介電常數達367. 2×103 Hz,是純PEEK薄膜的100倍左右;拉伸強度達到103. 4 MPa,使其適用于對力學性能有高要求的高介電常數材料。
(2)擠出吹塑法
PEEK薄膜也可以采用擠出吹塑法制備,可得到薄的薄膜,但難以得到寬幅薄膜[5]。高正春等[10]采用雙螺 桿三層共擠吹塑法制備了主要成分為PET/PEEK/PI(150/200/180,質量份數)復合薄膜。擠出時,主機螺桿轉速100~200 r/min,牽引速度5~10 m/min,口模直徑400mm,吹脹比3~5。復合薄膜水蒸氣透過量低,剝離力大,熱合強度大。朱冠南等[11]通過擠出吹塑法制備了厚度小于0. 5mm的PEEK薄膜,薄膜各向同性,且具有較好的耐磨性。
1. 2 PEEK薄膜的改性
(1)共混與填充改性
宋文生等[12]采用共混方法制備了一系列不同組成的磺化聚醚醚酮(SPEEK)與PSF共混薄膜,發現隨PSF含量的增加,SPEEK/ PSF薄膜的相分離行為加劇,室溫下的阻醇性能得到提高;PSF含量為50 %時,甲醇透過系數僅為1. 3×10-7 cm2/s,下降了88. 3%。薛松等[13]將SPEEK溶于二甲基乙酰胺中后加入磷鎢酸(PWA),攪拌均勻后在玻璃板上延流成膜,干燥脫水后制得了復合材料質子交換膜?;腔葹?. 73的SPEEK復合材料膜在PWA摻雜量達0. 45 %和0. 6%(與SPEEK的質量比)時,電導率都高于10-2S/cm,80℃左右時分別達到2. 95×10-2S/cm和3. 88×10-2S/cm,大大高于Na- fion®117膜的電導率。
(2)等離子體改性
INAGAKI等[14]采用氧等離子體對PEEK薄膜改性,在表面引入C—O基團,提高其親水性。與未經處理的薄膜相比(93°),用直接等離子體處理和遠程氧等離子體處理的薄膜表面接觸角大幅減小 (56°~78°)。杜鵬等[15]采用離子注入的方法對PEEK薄膜改性,在表面產生結構極不完整的石墨相,從而使薄膜極性減小,與水的接觸角增大,同時使其表面硬度和模量顯著提高。
(3)接枝改性
Chen等[16]通過二乙烯基苯的熱接枝和苯乙烯磺酸乙酯的輻射接枝改性超薄PEEK薄膜,改性后薄膜在熱水中表現出更高的水解穩定性,例如在95℃的水中非常穩定,5000h后質量未減少;且甲醇滲透率更低,為0. 35×10-6 cm2/s,不到Nafion®的1/7,可用作直接甲醇燃料電池的電解質膜。Li等[17]采用輻射誘導交聯和接枝對PEEK薄膜改性,并制備了芳香烴電解質膜,其甲醇滲透率更低(圖2),力學性能更高;在高溫下在直接甲醇燃料電池中具有耐久性;在95℃時最大功率密度達到106 mW/cm2。
圖2 cPEEK和cPEEK-g-DVB電解質膜的甲醇滲透率與離子交換容量的關系[17]
1. 3 PEEK 薄膜的應用
PEEK薄膜主要應用領域為海水淡化、電子產品振膜、柔性印刷電路和薄膜電位器等[4]1。Kiepfer等[18]測量了純PEEK薄膜、滑石填充的PEEK薄膜和不銹鋼薄膜與人造海水的抗污性曲線,發現3種薄膜中,純PEEK薄膜與所測物質之間的附著力最弱,這歸因于其低極性、低粗糙度及均勻形貌。因此PEEK薄膜適用于熱海水淡化過程中的原位清洗。Hamada等[19]通過輻射誘導接枝聚合制備含納米SiO2的PEEK薄膜,其中納米SiO2含量3%(質量分數)時薄膜表現出最高 的拉伸強度(16. 4 MPa),分別是不含SiO2的薄膜和Nafion® 212的1. 27倍和1. 64倍;膜電極組件離子交換容量達3. 30mmol/g,在相對濕度為30 %時最大功率密度為612 mW/cm2,提高了7 %。因此PEEK/納米SiO2雜化膜的接枝電解質膜可用于燃料電池領域。
2 PPS
PPS是一種主鏈上帶有苯硫基的熱塑性樹脂,是近年來發展最快的工程塑料之一,具有熱變形溫度高、阻燃、高溫蠕變小、尺寸穩定、力學性能高等優異性能[20]。從表2數據可知,PPS薄膜耐熱性優異,特別是在高濕、高應力條件下耐熱性超群[21],拉伸強度和模量與PET相當,但其在低溫(液氮溫度即-196℃)下仍能保持較高的力學性能,還有充分的撓度,可作為與超導有關的絕緣材料。此外,PPS薄膜還具有高頻電氣特性,介電常數在寬闊的溫度、頻率范圍內極穩定,介電損耗角正切小到可與PP匹敵。

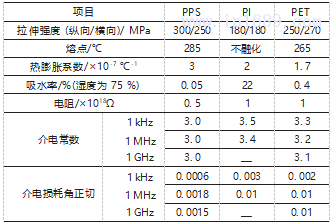

表2 PPS、PI 和PET薄膜的典型特性[29]
2. 1 PPS 薄膜的制備方法
(1)擠出吹塑法
PPS結晶快,韌性差[21]2;成型時熔體黏度穩定性差,擠出吹塑時易破裂,加工難度大。黃寶奎等[22]采用擠出吹塑法制備了PPS薄膜,并研究了拉伸比和吹脹比對薄膜結構和力學性能的影響。隨著拉伸比和吹脹比的增加,薄膜的取向度和結晶度增加;拉伸強度和斷裂伸長率均呈現先增加后降低的趨勢。KANG等[23]分別采用單泡管和雙泡管擠出吹塑法(圖3)制備了PPS薄膜,其中單泡管PPS 薄膜的結晶度在7 %~9 %的范圍內;而雙泡管PPS薄膜在大二次拉伸比和吹脹比時可獲得高達20 %的結晶度,具有較高的拉伸強度和模量,但斷裂伸長率低于單泡管薄膜。
圖3 雙泡管薄膜擠出[23]
(2)擠出流延法
通過擠出流延并雙向拉伸法生產PPS薄膜是目前唯一實現工業化生產的工藝[21]3。夏超華等[24]通過擠出流延法制備的主要成分為PPS樹脂80份、超支化聚酰亞胺35份的5GPPS薄膜,介電常數低至2. 5;拉伸強度和彎曲強度分別達到115. 3 MPa和148 MPa。蘭飛等[25]通過擠出流延法得到的主要成分為PPS-PET嵌段共聚物115份、鋯鈦酸鋇15份、石墨烯4份的5G PPS薄膜介電常數低至1. 9;吸濕率低至0. 01;耐熱性和耐候性優異。
2. 2 PPS 薄膜的改性
(1)填充改性
Yoo等[26]將PPS與MWCNT混合后在熱壓機上熔融塑化后壓制得到納米復合材料薄膜。隨著MW-CNT含量增加到10%(質量分數),薄膜的電導率從純PPS薄膜的10-10S/cm顯著增加到0. 11S/cm,這源于MWCNT在PPS中所形成的互聯網絡結構。唐榮芝等[27]通過共擠流延并雙向拉伸法得到了一種PPS/PET/PPS三層復合薄膜,具有較高強度和尺寸穩定性,且耐高溫(長期耐熱溫度為155℃);水蒸氣透過率低;透明度高;可用于制備耐高溫薄膜膠帶、壓縮機絕緣薄膜和食品包裝膜等。
(2)等離子體改性
Zhang等[28]將單螺桿擠出機在320℃下擠出流延得到的PPS薄膜雙向拉伸后采用空氣等離子體進行表面改性,薄膜表面的硫化物氧化物(S=O和O=S=O)量提高到79. 03 %;接觸角為38°,比未處理的(78. 5°)明顯減??;拉伸強度從248. 49 MPa增加到275. 70 MPa;沖擊強度從52. 26 kJ/m2 增加到61. 43 kJ/m2。PPS薄膜所具有的優異性能使其對柔性印刷電路等功能性電子 產品具有巨大的吸引力,而其與銅間的粘接力是決定柔性印刷電路性能的重要參數之一。INAGAKI等[29]通過Ar、O2、N2和NH3等離子體改性雙向拉伸PPS薄膜。4種等離子體處理都有助于提高PPS薄膜與銅金屬間的黏附性,其中NH3效果最好(圖4)。
圖4 等離子改性PPS薄膜與銅間的剝離強度與等離子暴露時間的關系[29]
2. 3 PPS 薄膜的應用
PPS薄膜具有高耐熱性、高絕緣性、高介電性能和優異的阻燃性和力學性能等,用途廣泛。
(1)電氣絕緣材料
與PET薄膜相比,PPS薄膜具有更高的耐熱性、耐電壓性、電氣絕緣性等,且能在高溫下保持力學性能,可以更好地應用到電機、電池、旋轉式壓縮機和其他快速旋轉機器上,以提高其可靠性。此外,PPS薄膜還可用于對電力變壓器小型化和未來安全性要求較高的大型和大容量變壓器上[30]。張靜茜等[31]以聚乙烯基硅氧烷(PVS)為涂覆材料,以耐高溫PPS無紡布為支撐材料,通過物理浸涂的方法制備了PVS/PPS 無紡布復合鋰離子電池隔膜,具有優異的熱尺寸穩定性,在250℃下其尺寸基本不發生變化或收縮;而PP/PE/PP隔膜在150℃下收縮率就達50 %。
(2)電容器絕緣材料
PPS薄膜電容器的損耗較低,等效串聯電阻低于PC略高于PP,適用于高頻大電流開關電源。此外,PPS電容器類似PP,具有吸水率低和吸水膨脹率低以及耐化學腐蝕性強等優點,受潮時容量變化小[32]。
3 LCP
LCP是介于固體晶體和液體之間的中間態聚合物,具有優異的力學性能、尺寸穩定性、電性能、耐化學性、阻燃性、耐熱性和低熱膨脹系數等特點[33]。LCP 薄膜具有良好的柔韌性和介電性能等優點,在5G通訊、液晶顯示等領域具有廣闊的應用前景。但存在縱橫取向差異大[33]4、加工工藝難以控制、易原纖化等問題。
3. 1 LCP 薄膜的制備方法
(1)擠出流延法
擠出流延法制備的LCP薄膜縱向取向明顯,橫向極易撕裂,但薄膜的撓性好,剛性大,更適用于覆銅板[33]2。Sullivan等[34]通過單螺桿擠出機擠出流延法制得了LCP薄膜,并通過混合建模的方法模擬擠出過程中LCP的方向性。結果表明,LCP的宏觀性能與微觀結構之間存在很強的相關性,這證實了工業上需要在加工過程中提高薄膜結構各向同性的必要性。
(2)擠出吹塑法
擠出吹塑法可有效解決LCP薄膜各向異性的問題,是目前最成熟的LCP薄膜生產工藝。LU- SIGNEA等[35]分別采用雙向和三向旋轉模頭進行LCP吹膜研究(圖5)。在雙向旋轉吹塑中,薄膜上下表面應力不平衡,膜容易卷曲。為解決薄膜平整性問題,他們采用三向旋轉模頭,得到的薄膜取向均勻,殘余應力均衡,拉伸強度和模量比PET拉伸薄膜高1. 5~2倍,最高使用溫度超過PA 薄膜50℃,吸水率比其低100倍以上。
圖5 三向旋轉模頭共擠出雙層薄膜[35]
為減輕LCP薄膜的各向異性,Yang等[36]基于自主研發的芯棒與外模反向旋轉的吹塑裝置成功制備了LCP 薄膜(圖6),并研究了環向剪切對薄膜取向結構和力學性能的影響。隨著模具轉速的增加,LCP分子鏈各個方向的取向變得均勻;薄膜縱向拉伸強度和模量降低,而橫向增加,薄膜的各向異性得到了一定程度改善。

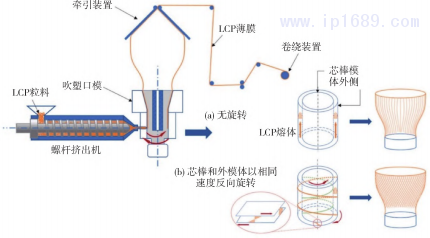

圖6 LCP 薄膜制備示意圖[36]
3. 2 LCP薄膜的改性
(1)化學改性
Zhou等[37]通過化學鍍銅的方法對LCP 薄膜表面改性,得到以KMnO4為蝕刻劑的鍍銅LCP薄膜,在最佳蝕刻時間20 min時最大粘合強度高達12. 08 MPa;Zhang等[38]得到的化學鍍銅的LCP薄膜的粘合強度達到了10. 99~11. 94 MPa;他們的結果均高于先前報道中的最大值 8. 0 MPa。
(2)等離子體改性
Rumiko等[39]利用Ar等離子體輻照交聯對LCP薄膜表面改性并通過摩擦使薄膜表面上液晶平行于摩擦方向排列,但垂直于未改性表面,從而增強了液晶的取向性能(圖7)。Asano等[40]利用N2等離子體處理將—NH、—COOH和—OH等親水基團引入LCP 薄膜,使薄膜表面輕微粗糙化,進而提高其與金屬的粘附性。
圖7 通過摩擦和等離子體輻照的聚合物排列及液晶方向示意圖[39]
實驗發現,隨著射頻功率的增加,薄膜的接觸角明顯減小,親水基團增強了鍍液的潤濕性;銅與LCP薄膜的剝離強度增加(圖8),最大達到2. 4N/cm。
圖8 銅與LCP薄膜之間的剝離強度和 LCP 的表面粗糙度與射頻功率的關系[40]
3. 3 LCP 薄膜的應用
LCP薄膜具有低介電常數和介電損耗等特點,在5G通訊、柔性印刷電路等領域用途廣泛。Tsuchiya等[41]制備了基于LCP薄膜的低介電損耗和高速傳輸柔性印刷電路,在23℃和濕度 60 %下,在40 GHz時LCP薄膜差分線路的差模損耗比PI 薄膜的低0. 52dB/cm,柔性印刷電路的傳輸特性也比PI薄膜的更穩定。與層合法相比,梁立等[42]采用LCP 溶液在銅箔上涂布成膜(涂布法)方法制備的柔性印刷電路。剝離強度高,且各向同性好。
4 PEI
PEI分解溫度為530~550℃,低溫脆化溫度為-160℃,耐高、低溫性能優異。此外,其室溫拉伸強度是非增強塑料中最高的一種,并具有優異的抗蠕變性。其體積電阻率大于1×1017 Ω·cm,電擊穿強度為33~35 kV/mm,介電損耗為1. 2×10-3,并能在很寬的頻率和溫度范圍內保持穩定的介電性能,是介電性能最突出的塑料之一。其加工性能優異,成型收縮率小而穩定[43]。PEI薄膜具有極強的耐溫性、優異的力學性能和耐化學腐蝕性等優點[44],用途廣泛。
4. 1 PEI 薄膜的制備方法
(1)擠出流延法
Wu等[45]采用工業規模方法即用同向旋轉雙桿擠出機擠出流延PEI/納米石墨片(GNP)復合材料薄膜,研究了拉伸比和熱處理對薄膜性能的影響。拉伸比為11時PEI /GNP-5(10 %,質量分數)薄膜縱向拉伸模量和拉伸強度分別提高了134 %和9 %,而且橫向分別提高了79 %和3 %;熱處理有助于GNP取向排列,進而大幅度降低薄膜電阻率,最終可降低4個數量級,同時大幅度提高熱導率。
(2)溶液流延法
Lopez等[46]通過溶液流延法制備了摻雜不同量(1 %~5 %,質量分數)氧化石墨烯(GO)的PEI薄膜,其中添加5 %的GO可使薄膜拉伸強度提高30 %,且玻璃化轉變溫度顯著提高。Luo等[47]將改性h-BN粉末與PEI共混,采用溶液流延法制備了柔性PEI/h-BN復合材料薄膜。h-BN表面改性后,薄膜的模量從1. 15 GPa增加到h-BN用量為10 %(體積分數)時的1. 62 GPa;添加 5 % h-BN時薄膜的電擊穿強度從45. 3 kV/mm 提高到55. 3 kV/mm。曲紹寧等[48]采用溶液流延法制備了具有高介電儲能性能的PEI/BT@SiO2復合材料薄膜。BT@SiO2含量為1. 0 %(體積分數)時,其介電常數最大達到5. 7,提高約28 %;填料含量為0. 2 %(體積分數)時,電擊穿強度達到最大值468 MV/m,放電能量密度為 4. 1 J/cm3,分別提高了16 %和192 %。
4. 2 PEI 薄膜的改性
(1)填充改性
Zhang等[49]采用磁控濺射技術在PEI薄膜的兩面生長SiO2層,成功構建了夾層結構的 SiO2/PEI/ SiO2復合薄膜。在PEI薄膜和金屬電極之間生長寬帶隙SiO2層,可提高電極/介電界面勢壘高度,從而有效降低傳導損耗。充放電效率大于90 %時,最大放電能量密度達2. 96 J/cm3,優于已報道的介電聚合物和復合材料。Liu等[50]通過流延法制備了PEI/MWCNT納米復合材料薄膜。在添加1 % MWCNTs(質量分數)后,薄膜的彈性模量提高了約250 %,拉伸強度也明顯增加,這源于MWCNT與PEI間強烈的界面相互作用。
(2)接枝改性
Edge等[51]通過聚(2-羥乙基甲基丙烯酸酯)光化學氣相接枝對PEI薄膜表面改性。接枝4h后薄膜表面的接觸角為從原先的80°減小至62°,親水性提升了20%。電儲能用的聚合物納米復合材料薄膜熱穩定性的提高對滿足電力工業日益增長的要求十分重要,尤其是惡劣環境。Miao等[52]在納米鈦酸鍶存在下通過接枝方法制備了PEI復合材料薄膜,大幅度提高其在高溫下的電儲存性能,100℃時也具有6. 6 J/cm3的高溫放電能量密度,這優于大多數先前報道的結果,且在惡劣環境下具有良好的充放電穩定性。
(3)紫外輻照改性
絕緣材料的電氣特性是影響電力設備工作性能和運行可靠性的重要因素。李琳等[53]通過紫外線輻照對PEI薄膜改性,以提高其電性能。輻照前PEI薄膜的表面電阻率約為1015Ω,輻照4d后下降了約2個量級;輻照20d后介電常數變化尤為明顯,在頻率為1 MHz時,由初始的3. 13升高至3. 39;輻照9d后,電擊穿強度達到457 kV/mm,提高了24 %。
4. 3 PEI 薄膜的應用
PEI薄膜具有良好的耐化學腐蝕性、高的耐熱性和優異的電性能與力學性能等,廣泛應用在 EMI屏蔽、顯示器、燃料電池等領域。Kim等[54]通過電泳法制備了還原氧化石墨烯(RGO)含量分別0. 49 %和0. 66 % (均為體積分數)的RGO交替單層和雙層PEI/RGO薄膜,電磁干擾屏蔽效能分別達到3. 09dB和6. 37dB,同時保持高達73%和62%的透光率,這是20nm RGO薄膜獨特交替結構所產生的效果。相信這種新型薄膜可在包括電磁屏蔽、觸摸屏、顯示器等在內的各個領域得到實際應用。Mondal等[55]采用溶液流延法制備了PEI/官能團化氧化石墨烯(FGO)(0. 5%~3%,質量分數)復合材料薄膜,其中含1. 5%FGO的薄膜的電磁屏蔽效能高達 21~23dB,介電常數增加了7倍,介電損耗降低了14倍,薄膜在寬頻率和溫度范圍內也表現出良好的介電、力學性能和出色的電磁屏蔽效果(圖9)。
圖9 8~12 GHz頻率范圍內電磁屏蔽效能隨填料含量的變化[55]
溫變英等[56]通過懸浮液流延法制備了具有梯度分布結構的PEI/Ni電磁屏蔽薄膜,在潮濕、濕熱、強堿、酸雨4種模擬溶液中的耐腐蝕性能均較好;在60℃下浸泡30d后,形貌無明顯變化;電磁屏蔽效能無明顯下降,保持在40dB左右;拉伸強度保持在60MPa以上,有很高的實用價值。
5 PSF
PSF是高分子主鏈中含有二苯砜結構的熱塑性樹脂,具有高強度、高模量和低蠕變性等特性,在高溫下仍能很大程度上保持其在室溫下所具有的力學性能;在很寬的溫度和頻率范圍內具有優良的電性能;低溫性能優異,在-100℃仍能保持韌性;此外還具有良好的熱穩定性、耐老化性能和尺寸穩定性等[57]。PSF薄膜介電常數的溫度特性穩定,介電損耗在寬溫度范圍內( -60~150℃)很低,在150℃的高溫下仍有較高的電阻系數,可用于制造耐熱性好、性能優異的薄膜電容器等[58]。
5. 1 PSF 薄膜的制備方法
(1)溶液流延法
Bautista-Quijano等[59]通過溶液流延法制備了PSF/MWCNT復合材料薄膜,MWCNT含量在0.05%~0. 3%(質量分數)時薄膜電導率大幅度增加;其中在0. 3%時,薄膜電導率約為10-2S/m,比純PSF薄膜高13個數量級。Jiang等[60]同樣采用溶液流延法制備了PSF/GO/CNT薄膜,氣體滲透性顯著提高。在0.2MPa時,CO2和N2的滲透率分別從553 Barrer [1Barrer=10-10cm3 (STP)cm/cm2·s· (cm·Hg)]和536 Barrer (純PSF薄膜)增加到975Barrer和745 Barrer;CNTs 和GO的加入可有效提高薄膜的選擇性, CNTs與GO的用量比為5:1 時,CO2/N2的理想滲透系數為1. 94,提高了32. 9%。
(2)擠出吹塑法
Jurczuk等[61]通過層倍增共擠吹塑法制得了PSF/PVDF(質量比70/30)復合薄膜,研究了PVDF 的α晶和γ晶在納米層狀PSF/PVDF薄膜中的結構。發現,薄膜中的PVDF納米層為α晶和γ晶疊加共存結構。在所有3個多層PSF/PVDF薄膜中,α晶面相對于PSF/PVDF界面的法線優先取向為40°~45°(圖10)。

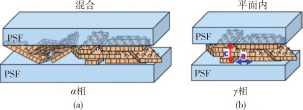

圖 10 PVDF晶的取向類型示意圖[61]
5. 2 PSF薄膜的改性
(1)接枝改性
Du等[62]將聚乙二醇(PEG)偶聯接枝到PSF的側鏈上,通過溶液流延法制備了接枝共聚物 PSF-g-PEG薄膜,在PEG含量達48g/100g時,薄膜接觸角急劇減小至35°,親水性明顯增強,吸附性大大減弱,飽和吸收能力僅為0. 7g/cm2,對蛋白質的防污能力大幅度增強。Tu等[63]將丙烯酸(AA)和磺化羥丙基殼聚糖(SHPCS)接枝在PSF薄膜上,薄膜顯示出抑制血小板 粘附和較低的蛋白質吸附性(161μg/cm2 ),血漿再鈣化時間為238s。與SHPCS結合后,SHPCS-AA-PSF薄膜的等離子體再鈣化時間達301s,表明改性薄膜具有一定的抗凝特性。
(2)填充改性
Jose等[64]采用溶液流延法制備了有機改性氟鋰蒙脫石黏土填充的PSF納米復合材料薄膜,在黏土含量增加到3%(質量分數)時,拉伸強度和斷裂伸長率顯著提高;增加黏土的含量使薄膜表面的粗糙度增加,與此同時接觸角也隨之增加,疏水性增強。Suwanwong等[65]用0. 5%、1. 0%和2. 0%(質量分數) CaTiO3分別填充PSF制得超級電容器用隔膜,其中添加2. 0 %CaTiO3 時隔膜具有最大比能量4. 03mWh/g,最大比電容是不含CaTiO3隔膜的2. 17倍,達4. 64F/g。
5. 3 PSF薄膜的應用
PSF薄膜具有出色的介電性能和物理、化學性能,因而廣泛用在燃料電池、薄膜電容器等領域。Vinodh等[66]采用溶液流延法制備了摻入氧化鋯的季銨化聚砜(QPSU/ZrO2)復合材料陰離子交換膜,其中納米ZrO2分布均勻,無團聚。在ZrO2摻入量為10%(質量分數) 時,在60℃下達到的最佳功率密度為250mW/cm2,是堿性膜燃料電池的理想選擇。杜瑞奎等[67]向PSF中加入1,4-二氯甲氧基丁烷進行氯甲基化反應,制得氯甲基化聚砜(CMPSF);然后用三乙胺、三丙胺及三丁胺等3種叔胺對CMPSF進行季銨化反應,采用溶液流延法制備了陰離子交換膜。在季銨化反應時間為24h時,采用三乙胺制備的交換膜離子交換容量高達1. 43 mmol/g, 且膜電阻很低,僅為0. 49Ω·cm2。
6 PI
PI是一種主鏈上帶有酰亞胺基團的熱塑性樹脂,具有優異的耐高溫、力學性能、尺寸穩定、電性能等特性,廣泛應用于航空航天、電子、通訊、復合材料等領域[68]。PI薄膜呈黃色,透明,具有優異的耐高低溫性、電氣絕緣性等,能在-269~280℃范圍內長期使用,短時可達 400℃的高溫,特別適宜于柔性印刷電路[69]、5G通訊、液晶顯示等領域。
6. 1 PI薄膜的制備方法
(1)溶液流延法
王偉等[70]先將聚酰胺酸溶液流延成膜,恒溫干燥后制得聚酰胺酸凝膠膜;再將拉伸后的聚酰胺酸薄膜經高溫亞胺化制得PI薄膜。拉伸比為1. 3時,拉伸強度和模量分別達到了154. 5MPa 和2472. 4MPa,分別提高了1. 7倍左右和1. 4倍。趙偉濤等[71]采用類似工藝制備了PI薄膜,研究了成膜條件對薄膜表觀和力學性能的影響。他們在最高亞胺化溫度為450℃時得到的PI薄膜的拉伸強度為337. 88 MPa,表面粗糙度低于10nm。蔣里鋒等[72]對流延法制備的PI薄膜熱膨脹系數的研究表明,隨著升溫速率的增加,其熱變形逐漸減小。與橫向相比,縱向的熱變形受升溫速率影響較大。
(2)吹塑法
NASA蘭利研究中心的科研人員研究了一種新型吹塑成型法制備PI超薄薄膜技術[68]3。其所用裝置不同于傳統吹塑薄膜,薄膜是由上向下吹塑成型的,如圖11所示。目前,NASA已建成了PI超薄薄膜吹塑裝置樣機,并成功制備了超薄PI薄膜。
6. 2 PI薄膜的改性
(1)填充改性
Wang等[73]以PI為基體,采用原位聚合工藝制備PI/鈦酸鋇(BaTiO3 )納米復合材料,并通過溶液流延法制備了薄膜。分別用8%的2-膦酸丁烷-1,2,4-三羧酸和6%的丙烯酸-磺酸-酰胺基共聚物改性的PI/ BaTiO3薄膜的電擊穿強度分別為80和73MV/m;能量密度分別為0. 67J和0. 48J,分別提高了25%和37%。Du等[74]以二苯胺、鈦酸銅鈣(CCTO)和3,3',4,4'聯苯四甲酸二酐為原料,通過超聲分散原位聚合制得PI/CCTO復合材料,并通過溶液流延法制得薄膜,薄膜的介電常數和電導率隨著CCTO(10%~70%)含量的增加而顯著增加。
(2)等離子體改性
徐萌等[75]采用低溫等離子體改性亞胺化得到的PI與硅烷偶聯劑處理的納米Al2O3 (5%,質量分數)制備PI/納米Al2O3復合材料薄膜。隨著等離子體改性時間的增加,薄膜表面接觸角逐漸減小,親水性逐漸增加;薄膜表面能和表面電導率逐漸加大。LIN等[76]采用氮等離子體對商品名分別為Kapton E(N)和Upilex S的PI薄膜進行表面改性,以增強其與濺射銅之間的剝離強度。通過氮等離子體改性,濺射銅與兩者之間的剝離強度分別大大提高至1232~1522 N/m和915~1401 N/m,而未處理的僅為12 N/m和17 N/m。Meddeb等[77]通過氧等離子體對 Kapton HN PI薄膜改性。由表3數據可知,150℃時等離子體處理后的薄膜介電擊穿強度不變,而O/C和N/C比分別增加了60%和110%左右,提高了薄膜的親水性,降低了高場/高溫時的漏電。
表3 處理和未處理的 PI 薄膜在室溫和150℃下的電擊穿強度[77]
6. 3 PI薄膜的應用
PI薄膜具有優異的耐高低溫性能、高尺寸穩定性和韌性,在高溫下能保持其化學穩定性,因此可應用于燃料電池、柔性印刷電路、液晶顯示、5G通訊等領域[78]。此外,其還具有良好的阻燃性和耐腐蝕性,可廣泛應用于絕緣元件、電線、微電子等領域。Nisar等[79]采用溶液流延法制備了Nafion/磺化聚酰亞胺(SPI-x)復合薄膜,其耐熱溫度高達500~550℃,具有良好的熱穩定性和尺寸穩定性。此外其還具有優異的電氣和力學性能、高質子傳導性、水解穩定性,可作為直接甲醇燃料電池中的電解質膜使用,且成本低。Liu等[80]通過溶液流延法制備了一系列支化磺化聚酰亞胺(bSPI)/s-MWCNTs 復合材料薄膜。與商業化的Nafion® 212薄膜相比,優化后其具有更低的釩離子滲透率(2. 01×10-7cm2/min)和更高的質子選擇性(1.06× 105S min/cm3);更高的庫侖效率(96. 0%~98. 2%)和能量效率(79.7%~69. 5%),可用于釩氧化還原液流電池中。
7 結語
高性能塑料薄膜不僅具有優異的電性能、力學性能、耐高低溫、耐腐蝕等特點,而且介電常數在寬溫度和頻率范圍內大都極穩定,明顯優于傳統塑料薄膜,用途廣泛。但因其熔點高,熔體黏度大,加工穩定性差,成型難度大,對擠出機、機頭和輔機等要求高,目前只有一些先進國家擁有工業化生產技術,我國在擠出吹塑和擠出流延設備與工藝上還有待突破,例如目前高端PI薄膜還主要依賴進口。此外,目前我國高性能樹脂的進口依賴度較大,不過可喜的是,國家將在“十四五”期間加大對高性能樹脂的投資,中國石油和化學工業聯合會在《化學新材料“十四五”發展指南》中提出力爭在2025年將高性能樹脂自給率提升到85%,因而可預期未來的高性能塑料薄膜定會快速發展。
參考文獻:
[1] 王占杰,加強創新,奮發圖強,促進塑料薄膜行業高質量發展[EB/OL] . (2022-07-22 )[2022-08-04] . http://cppia. com. cn/front/article/21944/493.
[2] G ·盧克斯,蔣 明,葉培森 . 高性能熱塑性塑料薄膜[J] .國外塑料,1991(1):26-30.
[3] 顧有偉 . 聚醚醚酮——一種新型耐熱絕緣材料[J] . 絕緣材料通訊,1986(6):37-42.
[4] 張 維 . 特種工程塑料 PEEK 薄膜的發展與應用[J] . 化工新型材料,2007(4):82-83.
[5] 王睦鏗 . PEEK 薄膜[J] . 化工新型材料,1991(10):17-20,7.
[6] WEN L L,GUI B W,ZHEN H J,et al. Preparation andcharacterization of high-strength poly(ether ether ketone) films [J] . Journal of Applied Polymer Science,2014,131 (9):40172.
[7] RUI Q N,JIN Y L,GUI B W,et al. Light weight andflexible poly(ether ether ketone) based composite film with excellent thermal stability and mechanical properties for wide - band electromagnetic interference shielding[J] . RSC Advances,2017,8(6):3 296-3 303.
[8] 孫江華 ,張 敏 . 聚醚醚酮薄膜的性能研究[J] . 中國塑料,2020,34( 2 ):43-48.
[9] 李文雷 . 多壁碳納米管/聚醚醚酮復合薄膜的制備及性能研究[D] . 吉林大學,2014.
[10] 高正春 . 一種復合薄膜及其制備方法和應用,CN109334192A [P] . 2019-02-15.
[11] 朱冠南,李 強,譚宗尚,等 . 一種各向同性PEEK吹塑薄膜的制備方法,CN113234301A [ P ] . 2021-08-10.
[12] 宋文生,李 磊,王宇新,等 . 磺化聚醚醚酮與聚砜共混膜導電與傳質特性研究[J] . 膜科學與技術,2004(3):15-19.
[13] 薛 松,尹鴿平 . 磺化聚醚醚酮/磷鎢酸復合膜的導電和甲醇滲透性能[J] . 高分子學報,2006(9):1 083-1 087.
[14] INAGAKI N,TASAKA S,HORIUCHI T,et al. Sur-face modification of poly(aryl ether etherketone) film by remote oxygen plasma [J] . Journal of Applied Polymer Science,1998,68( 2 ):271-279.
[15] 杜 鵬,楊雪梅,李 明 . 聚醚醚酮薄膜的離子注入表面改性[J] . 材料科學與工程學報,2010,28(4):481-485.
[16] JIN H C,DENG R L,KOSHIKAWAHIROSHI,et al.Modification of ultrathin polyetheretherketone film for ap- plication in direct methanol fuel cells[J] . Journal of Mem- brane Science,2009,344(1/2 ):266-274.
[17] JIN H C,DENG R L,KOSHIKAWAHIROSHI,et al.Crosslinking and grafting of polyetheretherketone film by radiation techniques for application in fuel cells[J] . Jour-nal of Membrane Science,2010,362(1/2 ):488-494.
[18] KIEPFERHENDRIK ,OMARWAID ,SCHRÖDERTI-MO,et al. Polymer film heat transfer surfaces in seawater desalination :fouling layer formation and technology[J] . Chemical Engineering & Technology,2020,43(6):1 205-1213.
[19] HAMADATAKASHI,F(xiàn)UKASAWAHIDEYUKI,HA-SEGAWASHIN ,et al. Graft - type polymer electrolyte membranes based on poly(ether ether ketone)/nanosilica hybridfilms for fuel cell applications[J] . International Jour- nal of Hydrogen Energy,2016,41(41):18 621-18 630.
[20] 王德禧 . 聚苯硫醚的特性及應用[J] . 塑料,2002(2):34-38.WANG D X. Properties and applications of polyphenyl- ene sulfide[J] . Plastics,2002(2):34-38.
[21] 高 勇,戴厚益 . 聚苯硫醚薄膜的研究進展[J] . 塑料工業,2010,38(S1):6-8.
GAO Y,DAI H Y. Research progress of polyphenylene sulfide films[J] . China Plastics Industry,2010,38(S1):6-8.
[22] 黃寶奎,馬百鈞,王孝軍,等 . 聚苯硫醚吹塑薄膜的結構與性能[J] . 塑料工業,2010,38(5):75-77.
[23] JONG RANGHO,WHITEJAMES L. A double bubble tubular film process to produce biaxially oriented poly(p - phenylene sulfide) (PPS) film[J]. Polymer Engineering and Science,1990,30(19):1 228-1 236.
[24] 夏超華. 一種 5G PPS 薄膜及其制備方法,CN110791096B [P] . 2022-05-27.
[25] 一種5G PPS薄膜及其制備方法,CN110698864A[P] . 2020-01-17.
[26] JONG YOOTAE,HWANGEUN-BYEOL,JEONGY-OUNG GYU . Thermal and electrical properties of poly (phenylene sulfide)/carbon nanotube nanocomposite films with a segregated structure[J] . Composites Part A:Ap- plied Science and Manufacturing,2016,91(1):77-84.
[27] 唐榮芝,董 林,馬雅琳,等 . 一種共擠雙向拉伸 PET/PPS復合薄膜及其制備方法,CN109648976B[P] . 2021- 03-16.
[28] SHOU Y Z,GUANG S H,XIAO J W,et al. Effect of air plasma treatment on the mechanical properties of polyphen-ylene sulfide/glass fiber cloth composites[J] . Journal of Re-inforced Plastics and Composites,2013,32(11):786-793.
[29] INAGAKINORIHIRO,NARUSHIMAKAZUO,MORI-TAMASAHIRO. Plasma surface modification of poly (phenylene sulfide) films for copper metallization [J] . Journal of Adhesion Science and Technology,2006,20 (9):917-938.
[30] 王新民 . 聚苯硫醚(PPS)薄膜[J]. 絕緣材料通訊,1989(5):40-45.
[31] 張靜茜,陳 萌,陳東志,等 . 聚硅氧烷/聚苯硫醚無紡布復合電池隔膜的制備與性能[J] . 復合材料學報,2019,36 (9):1 995-2 001.
[32] 朱沛雋,濮 實 . 一種新型電容器薄膜——聚苯硫醚[J] .電子元件與材料,1991(1):51-57.
[33] 唐榮芝,羅春明,唐安斌,等 . 液晶聚合物薄膜加工及應用進展[J] . 印制電路信息,2021,29(3):13-17.
[34] SULLIVANANTHONY,SAIGALANIL,ZIMMER-MANMICHAEL A. Structure - property - processing rela- tionships in extruded liquid crystal polymer film[J] . Poly- mers and Polymer Composites,2021(11):450-463.
[35] LUSIGNEARICHARD W . . Orientation of LCP blownfilm with rotating dies[J] . Polymer Engineering and Sci- ence,1999,39(12):2 326-2 334.
[36] ZHI T Y ,JIA J Z ,ZHAO Y ,et al. Rotational blowmolding of thermotropic liquid crystal polymers and resul- ting orientational structure and mechanical properties[J] . Polymer,2022,255:125 144-125 152.
[37] MEI S Z,WEN L Z,DONG Y D,et al. The effect of pretreatment on adhesive strength of cu-plated liquid crys- tal polymer (LCP)[J] . Applied Surface Science,2012, 258( 7 ):2 643-2 647.
[38] WEN L Z,DONG Y D. Electroless copper plating on liquid crystal polymer films using dimethylamine borane as re- ducing agent[J ] . Journal of the Chinese Chemical Soci- ety,2016,63( 2 ):222-228.
[39] RUMIKOYAMAGUCHI,YASUHIROSATO,SUSU-MUSATO. Liquid crystal alignment properties on cross- linkable polymer films with plasma surface modification [J] . Molecular Crystals and Liquid Crystals,2005,438 (1):109-116.
[40] ASANOTOMOHARU, KOSHIBAYASUKO, UE-DAYASUKIYO,et al. Formation of circuit pattern on liq- uid - crystalline polymer film by electroless copper plating [J]. Molecular Crystals and Liquid Crystals,2007,464 (1):187-194.
[41] TSUCHIYAA ., SUGAMAH., SUNAMOTOT., etal. Low - loss and high - speed transmission flexible printed circuits based on liquid crystal polymer films[J] . Electro- nics Letters,2012,48(19):1 216-1 217.
[42] 梁 立,茹敬宏,伍宏奎 . 涂布法液晶聚合物撓性覆銅板的制備[J] . 印制電路信息,2020,28(1):15-17.
[43] 王新威,胡祖明,劉兆峰 . 聚醚酰亞胺的性能 、聚合與紡絲研究[J] . 材料導報,2007(S1):408-412.
[44] GE先進材料集團推出在 X GENTM 樹脂技術上開發的第一代 PEI 薄膜產品目標進軍全球電子產品行業[J ] . 上?;ぃ?004(3):24.
[45] HUANG W,DRZALLAWRENCE T. . Multifunctional highly aligned graphite nanoplatelet - polyether imide com- posite in film form[J] . Materials Chemistry and Physics, 2016,182:110-118.
[46] LOPEZVIRGINIA,PATON-CARRERO A,ROMERO-AMAYA, et al. Improvement of the mechanical and flame - retardant properties of polyetherimide membranes modified with graphene oxide[J ] . Polymer-Plastics Tech- nology and Engineering,2019,58(11):1-8.
[47] WEN H L,JIN L Z,YAN R C,et al. Surface modifica-tion of h - BN and preparation of h - BN/PE thermally con- ductive flexible films[J] . Polymer Composites,2022,43 (6):3 846-3 857.
[48] 曲紹寧,汪葉舟,劉繼龍,等 . 聚醚酰亞胺/改性鈦酸鋇復合材料制備及介電儲能性能[J] . 工程塑料應用,2022,50 (5):21-26.
[49] TIAN D Z,LIAN Y Y,JIN Y R,et al. Improved high-temperature energy storage performance of PEI dielectric films by introducing an SiO2 insulating layer[J ] . Macro-molecular Materials and Engineering,2021,306 (12):2100514.
[50] TIAN X L,YUE J T,WEI D Z. Preparation and charac-terization of carbon nanotube/polyetherimide nanocompo - site films[J] . Composites Science and Technology,2007, 67(3/4):406-412.
[51] EDGESTEPHEN , JAMES FEAST W , PACYNKO WITOLD F,et al. The surface modification of poly(ether- imide) by photochemical grafting[J] . Polymer Bulletin, 1992,27(4):441-445.
[52] WEI J M,HAN X C,ZHONG B P,et al. Enhancement thermal stability of polyetherimide - based nanocomposites for applications in energy storage[J ] . Composites Science and Technology,2021,201:108 501-108 511.
[53] 李 琳,程 敏,劉文元,等 . 紫外輻照對聚醚酰亞胺薄膜介電性能的影響[J ] . 強激光與粒子束,2016,28(6): 186-190.
[54] KIMSANGHOON,JOON - SUK OH,KIMMYEONG -GI,et al. Electromagnetic interference (EMI) transparent shielding of reduced graphene oxide (RGO) interleaved structure fabricated by electrophoretic deposition[J ] . ACS Applied Materials & Interfaces ,2014,6 (20): 17 647 -
17 653.
[55] MONDALSUBHADIP, KUMARASHAVANI. Multi-functional silanized silica nanoparticle functionalized gra- pheneoxide:polyetherimide composite film for EMI shielding applications [J] . Journal of Materials Science: Materials in Electronics,2018,29:14 122-14 131.
[56] 溫變英,段 磊 . PEI/Ni 梯度電磁屏蔽薄膜材料耐腐蝕性研究[J] . 材料導報,2019,33(6):1 065-1 069.
[57] 胡任之 . 聚砜樹脂的發展動態[J] . 上?;?,2013,38(4):22-26.
[58] 聚砜薄膜及其金屬化電容器試制簡介[J] . 絕緣材料通訊,1973(5):20-21.
[59] BAUTISTA-QUIJANO J R,AVILÉS F,AGUILAR J O ,et al. Strain sensing capabilities of a piezoresistive MWCNT-polysulfone film[J] . Sensors and Actuators A: Physical ,2010,159( 2 ):135-140.
[60] LI L J,YI M M,SU X,et al. Preparation and gas sepa-ration performance of polysulfone mixed matrix membrane [J] . Journal of Nanomaterials,2021:1-10.
[61] JURCZUKKINGA , GALESKIANDRZEJ ,MACKEY-MATTHEW,et al. Orientation of PVDF α and γcrys- tals in nanolayered films [J] . Colloid and Polymer Sci- ence,2015,293:1 289-1 297.
[62] RUI K D,BAO J G,YAN B L. Hydrophilic polysulfone film prepared from polyethylene glycol monomethylether via coupling graft [J] . Applied Surface Science,2013, 274:288-294.
[63] MING M T,JING J X,YUN R Q. Surface hemocompat-ible modification of polysulfone membrane via covalently grafting acrylic acid and sulfonated hydroxypropyl chitosan [J] . RSC Advances,2019,9(11):6 254-6 266.
[64] AJITH JAMES JOS,ALAGAR,SELVIN PAND THOMAS. Preparation and characterization of organo-clay filled polysulfone nanocomposites[J] . Materials and Manufacturing Processes,2012,27(3):247-254.
[65] SUWANWONG S,YUENYAO C,HUTEM A. Effi-ciency of supercapacitor with CaTiO3 - filled polysulfone separators [J] . Journal of Physics:Conference Series, 2021:2145.
[66] VINODHRAJANGAM,PURUSHOTHAMANMUTH-UKRISHNAN,SANGEETHADHARMALINGAM . Novel quaternized polysulfone/ZrO2 composite membranes for solid alkaline fuel cell applications [J] . International Journal of Hydrogen Energy,2011,36 (12):7 291-7 302.
[67] 杜瑞奎,高保嬌,李延斌,等 . 聚砜陰離子交換膜的制備及結構與性能研究[J] . 高分子學報,2010(7 ):924-931.
[68] 劉金剛,倪洪江,高 鴻,等 . 超薄聚酰亞胺薄膜研究與應用進展[J] . 航天器環境工程,2014,31(5):470-475.
[69] 盧小闖,余文濤,翁夢蔓,等 . 電子器件用低膨脹聚酰亞胺薄膜研究進展[J] . 絕緣材料,2021,54(11):11-22.
[70] 王 偉,來育梅,孫 琳,等 . 流延法制備聚酰亞胺薄膜工藝研究[J] . 塑料工業,2006(1):15-17.
[71] 趙偉濤,邢 愛,許 劍,等 . 高性能聚酰亞胺薄膜制備方法[J] . 信息記錄材料,2015,16(4):37-41.
[72] 蔣里鋒,董云飛,沈鵬飛,等 . 流延法制備聚酰亞胺薄膜的熱膨脹系數表征[J] . 塑料工業,2020,48(S1):128-131.
[73] YA J W,XIAO J W,CHANG G F,et al. Improved di-electric properties of surface modified BaTiO3/polyimide composite films [J] . Microelectronic Engineering,2016, 154:17-21.
[74] JING D,MENG M Z,LING L M,et al. Preparation and characterization of high dielectric calcium copper tita- nate/polyimide composite films [J] . High Performance Polymers,2016,28(8):908-914.
[75] 徐 萌,安 釗,王 野,等 . 低溫等離子體處理對聚酰亞胺納米復合薄膜表面特性的影響[J] . 絕緣材料,2021, 54(5):47-53.
[76] YUNG S L,HUANG M L,CHUNG WEI TSAI. Ni-trogen plasma modification on polyimide films for copper metallization on microelectronic flex substrates[J] . Jour- nal of Polymer Science,2005,43(15):2 023-2 038.
[77] MEDDEBA. BARHOUMI, OUNAIESZ,LanaganM .Enhancement of Electrical Properties of Polyimide Films by Plasma Treatment[J] . Chemical Physics Letters,2016,649:111-114.
[78] 蘇桂明,姜海健,馬宇良 . 聚酰亞胺薄膜材料的制備和應用探究[J] . 中國新技術新產品,2015(5):40.
[79] NISAR ALI,F(xiàn)ARMAN ALI,KHANSABOOR,et al.Novel sulfonated polyimide - nafion nanocomposite mem- branes:fabrication,morphology and physiochemical inves- tigations for fuel cell applications[J] . Journal of Molecular Structure,2021,1231:129940.
[80] JUN L,HAO R D,WEN J X,et al. Branched sulfonat-ed polyimide/s-MWCNTs composite membranes for vana- dium redox flow battery application[J] . International Jour- nal of Hydrogen Energy,2021,46(70):34 767-34 776.
