宮 蕾
（大連大學 環境與化學工程學院，遼寧 大連 116622）
摘 要：聚偏氟乙烯（PVDF）的晶體結構及取向結構對 PVDF 相關功能材料的性能影響顯著。本文利用擠出流延過程中的拉伸應力場對 PVDF/BaTiO3 復合材料進行原位非等溫拉伸，研究了拉伸比及 BaTiO3 含量對 PVDF/BaTiO3 流延膜結晶結構和介電性能的影響。WAXD 結果表明，PVDF/BaTiO3 復合膜的取向程度明顯大于純 PVDF。SAXS 結果顯示，對于純 PVDF，第二個散射峰的強度隨拉伸進行而不斷增加，在拉伸比為 1.5 后時，明顯超過了第一個散射峰的強度。加入 BaTiO3后，第一個散射峰的強度比純 PVDF 明顯增加，而第二個散射峰的強度也隨拉伸比的增加而增強。復合膜的組成相同時，其介電常數隨拉伸比的增大而減小，而介電損耗隨拉伸比的增大而增大。
關鍵詞：聚偏氟乙烯；鈦酸鋇；拉伸；結晶
PVDF 作為一種多晶型的半結晶氟塑料，具有良好的熱穩定性能、化學穩定性、電絕緣性、阻隔性和耐候性，在化工、輕工、制藥、冶金、造紙、環保、能源、建筑等領域有著廣泛的應用。PVDF 常見的晶體結構有 α，β，γ 相等。α 相分子鏈構象為 TGTG′(T 為反式，G 和 G′為左右式)螺旋結構，分子中總偶極矩為零，所以無極性[1]。構型為 TTTGTTTG′的 γ 相則具有一定的壓電性，而分子鏈為 TTTT 全反式構象的 β 相，自發極化大，具有很強的壓電效應[2]。β 晶的相對含量達到 86.5%時，所得薄膜的 d33 系數可提高至 33 pC/N，擊穿場強也明顯提高[3-4]。同時，β 相的含量對 PVDF 樣品的介電和鐵電性質也有顯著影響，介電常數和能量密度可分別增加 50 和 12Jcm-3[5]。PVDF 中 β 相的含量還可影響制品的光學透明度和機械柔性[6]。然而，常用的 PVDF 材料中β晶型很難獲得，且不能穩定存在[7]。Gregorio 等研究發現，PVDF熔融后室溫冷卻只能獲得 a 晶型；當溫度高于 140℃時發生 β 向 a 轉化[8]。在溶液成膜和流延成膜等外場作用較弱的靜態加工條件下，最終制品主要得到的是α 晶型。PVDF 的 β 晶含量低導致各向異性差，取向極化困難，很難作為功能材料使用。此外，低的 β晶含量導致制品親水性差、滲透性能差等問題。這些問題已成為與 PVDF 相關的功能材料大規模商品化應用的瓶頸。
由此，研究者開發了獲得大量 β 晶型的方法。例如：機械拉伸、退火處理、電場極化、成核劑誘導以及與其它物質共聚等。借助拉伸場的作用可提高PVDF 中的 β 相含量，改善其壓電性能。迄今為止，已有一些研究者報道了 PVDF 在拉伸場作用下的晶型轉變過程，特別是 α 相向 β 相轉變的影響因素及其轉變機理。P. Sajkiewicz 等發現在 50～145℃之間拉伸 PVDF 薄膜時，α 相轉變成 β 相，且拉伸溫度為87℃時，得到的β相含量最高。A. Ferreira 等在不同的溫度和拉伸比下單軸拉伸 α 相 PVDF 纖維時，發現 未拉伸樣品中只含 α 相；在 80℃下拉伸比為 5 時，α相轉變?yōu)?beta;相，轉化率約為 80% ；保持拉伸比為 5，在 80~120℃溫度區間內拉伸樣品時，β相含量在75%～80%之間，拉伸溫度高于 120℃時，β相含量下降到約 22%，樣品中主要為取向的α 相。A.A. Yousefi 等發現拉伸比影響β相含量多于拉伸溫度，并歸因于拉伸作用導致微晶的鏈排序和無序化，以及通過非晶區中鏈的移動作用誘導β相排入晶格。目前，拉伸溫度、拉伸比等拉伸條件對結晶結構、晶轉變等結晶行為的影響主要基于純 PVDF，而對 PVDF復合材料中無機粒子（含量、形狀及其和 PVDF 相互作用等）對 β 晶體的取向度、結晶形態的影響規律研究還比較缺乏。
本文利用擠出流延過程中的拉伸應力場對PVDF/BaTiO3 復合材料進行原位非等溫拉伸，研究了拉伸比及 BaTiO3 含量對 PVDF/BaTiO3流延膜結晶結構、取向結構及介電性能的影響。
1 實驗部分
1.原料
聚偏二氟乙烯（PVDF）：上海 3F 公司生產，牌號為 F901；納米鈦酸鋇（BaTiO3）：粒徑 40nm，上海麥克林化學試劑有限公司。
2.復合材料制備
采 用 雙 螺 桿 擠 出 機 和 三 輥 流 延 機 制 備PVDF/BaTiO3 復合膜。在其他流延參數保持不變的情況下，改變牽伸比（1、1.5、2、2.5 和 3），探討牽伸比（即流延輥線速度與螺桿出料線速度的比值）對流延膜結構和性能的影響。同一牽伸比下，改變 PVDF 與 BaTiO3 組成比（100/0、90/10、80/20、70/30）， 討論組成比對流延膜結構和性能的影響。流延膜制備的工藝參數如下：擠出機料筒一區溫度 180 ℃；二區溫度 200℃；三區溫度 220℃；口模溫度 215℃；流延輥溫度 90℃；冷卻輥溫度 80℃。
1.3 性能測試與表征
采用上海同步輻射光源（中國上海）的束線BL16B1 對樣品進行了離線 X 射線散射測量。輻射源波長為 λ=0.124 nm。
介電性能測試采用寬頻介電譜儀 (Agilent 4294A)，測試前樣品上下表面均勻噴涂面積為 1cm ×1cm 的金電極；測試頻率為 102 Hz～ 107 Hz，偏壓為 1V，測試溫度為室溫。
2 結果與討論
2.1 同步輻射 X 射線廣角衍射（WAXD）測試分析
為了研究擠出流延成膜中 BaTiO3的加入量以及不同拉伸比對 PVDF 晶體結構的影響，本方法用廣角 X 射線衍射(WAXD)對 PVDF/BaTiO3 復合膜的晶體結構進行了分析。圖 1 給出了拉伸比不同的PVDF/BaTiO3 復合膜二維WAXD 圖樣。圖中出現了明顯的 PVDF 衍射環，從里到外分別對應于(100)、(110)和(021)晶面。未拉伸的 PVDF 膜各晶面衍射環完整，說明樣品中沒有取向。隨著拉伸比的增加，(100) 和(110)晶面的衍射環在拉伸方向上逐漸減弱，而在垂直于拉伸方向上明顯增強。這說明(100)和(110)晶面在拉伸的作用下發生了取向，且取向的程度隨著拉伸比的增加而增強。加入 BaTiO3 后，拉伸比相同時，復合膜的取向程度明顯大于純 PVDF，可見 BaTiO3 促進了 PVDF 分子鏈在應力場中的取向。由圖 2 可知，PVDF 的特征衍射峰的 q=2、2.05 和 3nm，別對應于(100)、(110)和(021)晶面，拉伸比對其晶體的結構沒什么影響，在各種拉伸比下熔融處理的 PVDF 其結晶相均為α型 PVDF。從圖我們可以知道隨著拉伸比的增加，α相衍射峰的強度明顯減弱，說明隨著拉伸比的增加，PVDF 的結晶度明顯降低，可見拉伸作用會使晶片破壞。圖我們可以看處在組分比為 70/30 時，α相衍射峰的強度明增強，但是拉伸比為 1 和 1.5 的時候α相衍射峰明顯減弱，而拉伸比為 2，2.5，3 的時候峰明顯增高。圖中曲線變化很圖十分相似，圖的曲線的峰隨著拉伸比的增大峰的變化程度明顯減弱。這是因為 PVDF/BaTiO3 膜擠出流延過程中，由于 BaTiO3 分子的存在，PVDF 分子在應力場作用下的縱向伸展，阻止 PVDF 片晶的破壞。
2.2 同步輻射 X 射線小角衍射（SAXS）測試分析

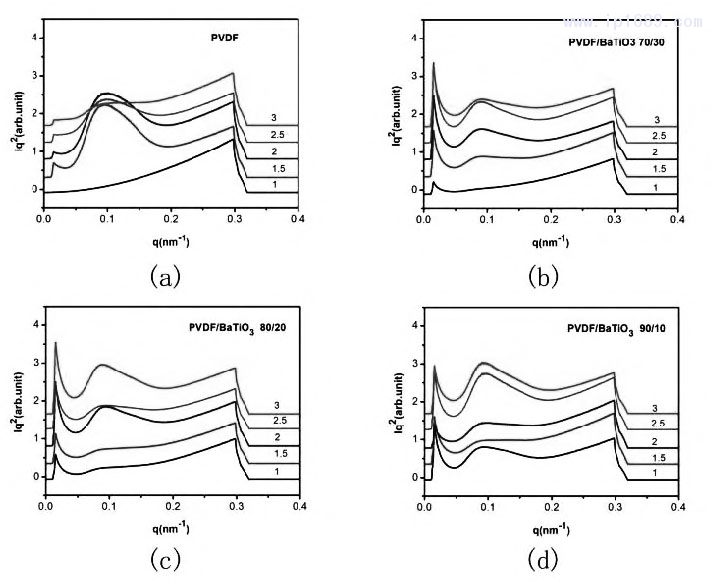

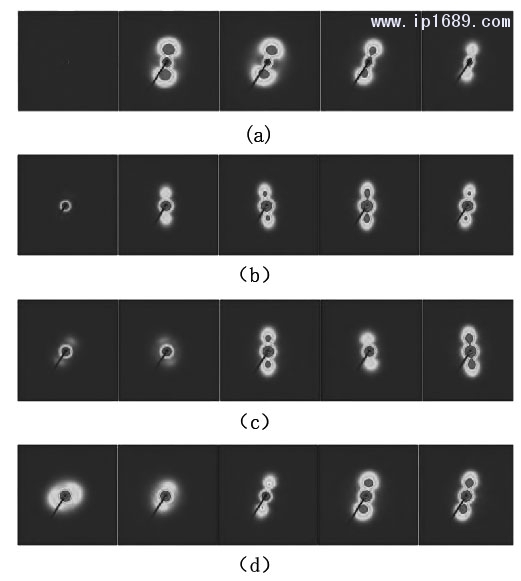

圖 3 給出了拉伸比不同的 PVDF/BaTiO3復合膜二維 SAXS 圖樣。從拉伸后的第一散射花樣可以看出，在拉伸方向（子午線方向）出現了一對散射極大值，同時在垂直于拉伸方向（赤道方向）出現了尖銳的散射信號，表明了樣品內生成了微纖[9]。微纖是由高度的片晶組成,片晶法向沿拉伸方向取向,且片晶側向尺較小。沿著拉伸方向，遠離直通光阻擋器位置出現了極大值。圖 4 為拉伸后不同時刻一維散射強度積分曲線。在 q（散射矢量）值 0.1nm-1 處出現第二個散射峰。 從圖中可以看出，q 值符合 Bragg 衍射條件，是樣品的二階散射峰[10]。從圖SAXS 強度積分曲線中可以看出，在 q 值為 0.1nm 處，第二個散射峰的強度隨拉伸進行而不斷增加，在拉伸比為 1.5 后時，明顯超過了第一個散射峰的強度。因為一階散射峰的強度始終大于高階散射峰的強度。因此在較大 q 值位置出現的散射峰并非二階峰，而是由于新生成片晶的散射，且片晶的長周期小于最初生成的片晶的長周 期。但是拉伸比為 3 時，曲線變化明顯變小。圖、 （c）、（d）中均可以看出隨著拉伸比的增大，曲線也在變化。同時，隨著結晶的進行,峰位向大 q 值方向移動。在結晶過程中，會發生片晶內插，導致片晶間平均長周期減小，根據長周期與散射矢量的關系: L=2π/q。L、q 分別為片晶的長周期和 SAXS 散射花樣的散射矢量。片晶長周期減小，q 值増大[11]。綜上所述，拉伸時微纖先生成，片晶經歷短暫的生長過程后,出現新的片晶。
（a）純 PVDF；（b）PVDF/BaTiO3 70/30；
（c）PVDF/BaTiO3 80/20；（d）PVDF/BaTiO3 90/10；
2.3 介電性能測試分析

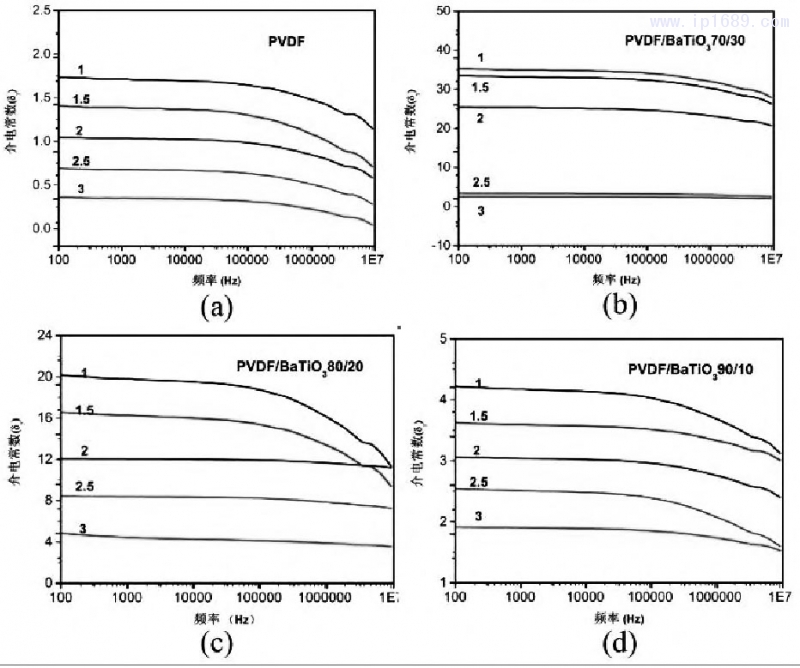

圖5展示了不同組成比 PVDF/BaTiO3 復合膜介電常數- 頻 率 譜 圖 。 從 圖 中 可 以 看 出 ， 所 有PVDF/BaTiO3 復合膜的介電常數均隨著頻率的增加而降低，降低的幅度與 BaTiO3 粒子的含量及拉伸比都有關。復合膜的組成不變，隨著拉伸比的增加，復合膜的介電常數隨頻率降低的幅度減小。同一頻率下，PVDF/BaTiO3 復合膜的介電常數受拉伸比的影響明顯。復合膜的組成相同時，其介電常數隨拉伸比的增大而減小。這可能是由于拉伸比越大，樣品內因拉伸而產生的缺陷越多，導致介電常數降低。

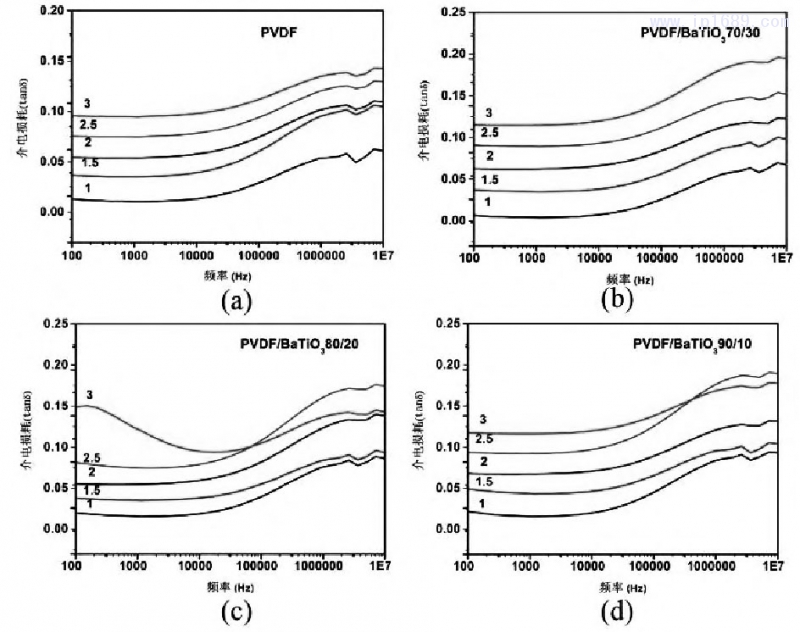

圖 6 為不同組成比 PVDF/BaTiO3 復合膜介電損 耗-頻率譜圖。從圖中可以看出，隨著頻率的增加所有 PVDF/BaTiO3 復合膜的介電損耗均有所增加，增加的幅度大小不僅與BaTiO3 粒子的含量有關，還與其拉伸比有關。復合膜的組成不變。拉伸比增加，復合膜的介電損耗隨頻率降低的幅度減小。同樣，當復合膜拉伸比不變時，BaTiO3 粒子含量上升，復合膜的介電損耗隨頻率降低的幅度減小。同一頻率下， PVDF/BaTiO3 復合膜的介電損耗受拉伸比的影響明顯。復合膜的組成相同時，其介電損耗隨拉伸比的增大而增大。這可能是由于拉伸比越大，樣品內因拉伸而產生的缺陷越多，導致介電損耗增高。
3 結論
本論文從兩個部分進行，第一部分是其他流延參數保持不變的情況下，探討牽伸比（1、1.5、2、2.5 和 3）對流延膜結構和性能的影響，第二部分是同一牽伸比下，討論 PVDF 與 BaTiO3 組成比（100/0、90/10、80/20、70/30）對流延膜結構和性能的影響。
研究表明，加入 BaTiO3后，拉伸比相同時，復合膜的取向程度明顯大于純 PVDF，可見 BaTiO3 促進了 PVDF 分子鏈在應力場中的取向。加入 BaTiO3 后，第一個散射峰的強度比純 PVDF 明顯增加，而第二個散射峰的強度也隨拉伸比的增加而增強。這表明BaTiO3 分子的存在，PVDF 分子在應力場作用下的縱向伸展，阻止 PVDF 片晶的破壞。復合膜的組成相同時，其介電常數隨拉伸比的增大而減小，而介電損耗隨拉伸比的增大而增大。這可能是由于拉伸比越大，樣品內因拉伸而產生的缺陷越多，導致介電常數降低，介電損耗增大。
參考文獻：
[1] Yang JJ, Peng PJ, Hua L, Zhu B, Tungalag. Polymorphic crystallization and phase transition of poly(butylene adipate) in its miscible crystalline/crystalline blend with poly(vinylidene fluoride). Macromolecules, 2010, 43(20): 8610-8618.
[2] Tang CW, Li B, Sun L, Lively B, Zhong WH. The effects of nanofillers, stretching and recrystallization on microstructure, phase transformation and dielectric properties in PVDF Nanocomposites. European Polymer Journal, 2012, 48: 1062-1072.
[3] Mohammadi B, Yousefi AA, Bellah SM. Effect of tensile strain rate and elongation on crystalline structure and piezoelectric properties of PVDF thin films. Polymer Testing, 2007, 26: 42-50.
4.Zheng H, Liu XL, Dou XL, Chen JF. Effect of employing Ni and Ag nano-particles as third phase on dielectric breakdown strength of BaTiO3/PVDF composites. Acta Material Composites Sinica. 2014, 31(1): 146-151.
[5] Cho SH, Lee JS, Jang J. Poly(vinylidene fluoride)/NH2-Treated Graphene Nanodot/Reduced
Graphene Oxide Nanocomposites with Enhanced Dielectric Performance for Ultrahigh Energy Density Capacitor. Acs Applied Materials & Interfaces. 2015, 7(18): 9668−9681.
[6] Kim KL, Lee W, Hwang SK, Joo SH, etc. Epitaxial Growth of Thin Ferroelectric Polymer Films on Graphene Layer for Fully Transparent and Flexible Nonvolatile Memory. Nano Letter, 2016, 16(1): 334− 340.
[7] Ong W, Ke CM, Lim P, Kumar A, Zeng KY, Ho GW. Direct stamping and capillary flow patterning of solution processable piezoelectric polyvinylidene fluoride films, Polymer, 2013, 54(20): 5330-5337.
[8] Luo H, Huang Y, Wang D. The crystallization and crystal transition of PVDF in PAN nano-tube. Polymer. 2013, 54(17): 4710-4718.
[9]Tang, Y .J. Jiang, Z. Y, Men, Y.F .,et al. Uniaxial deformation of overstretched polyethylene: in-situ synchrotron small angle X-ray scattering study[J]. Polymer. 2007;48(17):5125-5132.
[10].Rastogi,S.Spoelstra,A.B.,Goossens,J.G.R,et.al. Chain mobility in polymer system: on The borderline between olid and melt.1.Lamellar doubling during annealmg of .yethylene[J]. Macromolecules.l997; 30 (25): 7880-7889.
[11] Tian，N.Zhou,W.Q.,Cui，K.P，et al. Extension Flow Induced Crystallization of Poly(ethylene oxide) [J]. Macromolecules. 2011；44（19）；7704-7712.
