李棟1 王琰2 廖慧明3
(1. 中國(guó)石化揚(yáng)子石油化工有限公司南京研究院 ,江蘇 南京 ,210048;2. 南京科技職業(yè)學(xué)院電氣與控制學(xué)院 ,江蘇 南京 ,210048;3. 中國(guó)石化揚(yáng)子石油化工有限公司塑料廠 ,江蘇 南京 ,210048)
摘要 :通過(guò)目標(biāo)產(chǎn)品設(shè)計(jì)，采用 Hypol聚丙烯工藝，選擇等規(guī)度高 、氫調(diào)敏感性好的催化劑，使用剛韌平衡較好的外給電子體和增透助劑，開(kāi)發(fā)了熱成型聚丙烯專用料(PPR-ET03-S)。該專用料純度高,粒徑分布均勻,熔體流動(dòng)速率( MFR)為3. 0g/10min，彎曲模量為1421MPa，拉伸強(qiáng)度為36. 1MPa，23℃下沖擊強(qiáng)度為 4. 7kJ/m2，霧度為 11%，灰分為0.041%，負(fù)荷變形溫度為81℃，黃色指數(shù)為—5，并在應(yīng)用試驗(yàn)中表現(xiàn)出良好的加工性能 。制品表面光滑平整 、厚度均勻，透明度與片材 熔垂程度均滿足要求 。
關(guān)鍵詞 : 聚丙烯；熱成型；熔體流動(dòng)速率；相對(duì)分子質(zhì)量分布
熱成型技術(shù)是一種以熱塑性塑料片材為成型對(duì)象的二次成型技術(shù) ,主要包括真空成型、壓力成型、模塞輔助成型及其組合 ,生產(chǎn)過(guò)程包括片材制備和制品成型 2個(gè)階段，兩者均對(duì)制品性能產(chǎn)生很大影響 。一般情況下，片材加熱軟化或熔融后 ,會(huì)發(fā)生熔垂變形 , 當(dāng)預(yù)熱好的片材進(jìn)入成型工位后，在外力 (壓力或機(jī)械力)作用下快速進(jìn)入模具腔成型 。上述2個(gè)形變速率區(qū)域的應(yīng)力-應(yīng)變速率-溫度關(guān)系決定了熱成型加工窗口寬度及最終制品性能[1-5] 。
熱成型產(chǎn)品按照規(guī)格通常分為2類(lèi)：薄片和厚片，兩者的生產(chǎn)設(shè)備和制品的應(yīng)用領(lǐng)域有較大差異，其中 ，薄片制品占比更高。隨著食品包裝方式的改進(jìn) ,熱成型聚丙烯(PP)產(chǎn)品逐漸走向高端化,這要求其具備高透明性和高剛性等特點(diǎn),比如,快餐行業(yè)的速食餐盒蓋要具有較高的視覺(jué)沖擊效果,有效呈現(xiàn)食材 ,深受客戶青睞[6-7] 。
下面通過(guò)目標(biāo)產(chǎn)品設(shè)計(jì)和生產(chǎn)工藝調(diào)整，開(kāi)發(fā)了熱成型PP專用料 PPR-ET03-S，該產(chǎn)品具有高透明和高剛性等特點(diǎn)，同時(shí)滿足了下游客戶快速 、高效 、連續(xù)化生產(chǎn)的要求 。
1 試驗(yàn)部分
1.1 主要原料
無(wú)規(guī)共聚PP，熔體流動(dòng)速率 ( MFR) 3.0g/10min，乙烯質(zhì)量分?jǐn)?shù) 1.8% ，增透助劑(A 和 B)，均為自制 ；抗氧劑 1010，抗氧劑168，均為天津利安隆新材料股份有限公司；硬脂酸鋅，質(zhì)量分?jǐn)?shù)不小于 99.0%，呈和科技股份有限公司。
1.2 主要儀器設(shè)備
熔體流動(dòng)速率儀，556-0031，美國(guó)賽默飛世爾科技公司；電子多功能試驗(yàn)機(jī)，CMT-5204,深圳市 新三思材料檢測(cè)有限公司；電子萬(wàn)能試驗(yàn)機(jī)， AG-5000A，日本島津公司；擺錘沖擊儀，7611，意大利 Ceast 公司 ; 負(fù)荷變形溫度試驗(yàn)儀，148-HDPC-6，株式會(huì)社安田精機(jī)制作所；色差儀, LabScan XE，美國(guó) HunterLab公司；光澤度儀，WGG60，上海現(xiàn)代環(huán)境工程技術(shù)股份有限公司;凝膠滲透色譜儀(GPC)，PL-GPC220，美國(guó)安捷倫科技有限公司。
1.3 測(cè)試與表征
MFR按照GB/T3682.1— 2018進(jìn)行測(cè)試；拉伸性能按照GB/T1040.2— 2006進(jìn)行測(cè)試；彎曲性能按照 GB/T9341— 2008進(jìn)行測(cè)試；沖擊性能按照GB/T1043.1— 2008進(jìn)行測(cè)試 ;負(fù)荷變形溫度按照GB/T1634.2— 2019進(jìn)行測(cè)試；灰分含量按照 GB/T9345.1— 2008進(jìn)行測(cè)試；黃色指數(shù)按照HG/T3862— 2006進(jìn)行測(cè)試 ; 光澤度按照GB/ T2918— 2018進(jìn)行測(cè)試 。
GPC分析：1，2，4-三氯苯為溶劑, 淋洗溫度為150 ℃，流量為 1.0mL/min。
2 結(jié)果與討論
2.1 目標(biāo)產(chǎn)品設(shè)計(jì)

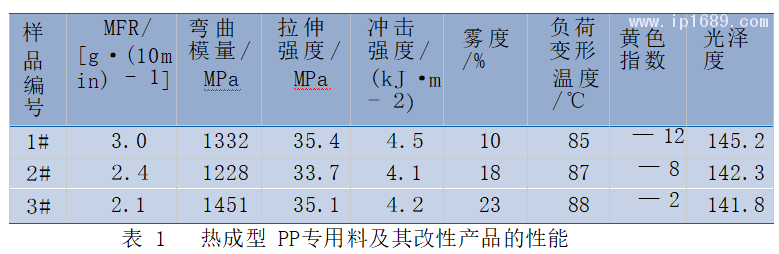

目前 ,市場(chǎng)上的熱成型PP專用料MFR為2.0~ 3.0g/10min，兼顧加工速率和熔體強(qiáng)度，主要分為均聚產(chǎn)品和無(wú)規(guī)產(chǎn)品，采用 Z-N催化劑，配 合硅烷類(lèi)外給電子體進(jìn)行生產(chǎn)，部分下游廠家在生產(chǎn)前對(duì) MFR為0.1~ 10.0g/10min的常規(guī)PP產(chǎn)品進(jìn)行了增剛或增透改性[8-10]。 目前,國(guó)家對(duì)一次性塑料制品頒布多項(xiàng)限制規(guī)范政策, 同時(shí)對(duì)包裝材料的健康要求越來(lái)越高。薄壁制品回收后性能下降過(guò)多，很難進(jìn)行循環(huán)應(yīng)用，因此，下游廠家響應(yīng)政策引導(dǎo)，逐步傾向于使用低MFR的熱成型PP專用料，其制品滿足熱水消毒及回收再利用的要求[11]。根據(jù)市場(chǎng)調(diào)研要求，對(duì)市場(chǎng)上的PP產(chǎn)品進(jìn)行分析評(píng)價(jià)。調(diào)研發(fā)現(xiàn) ：為了滿足熱成型加工中高熔體強(qiáng)度的需求，該類(lèi)專用料的 MFR普遍不高，改性方式是將均聚PP和無(wú)規(guī)共聚PP按照一定質(zhì)量比共混，添加少量增剛增透助劑 。 熱成型 PP專用料(1#) 及其改性產(chǎn)品(2#和3#)的性能如表1所示，其中，光澤度是在入射角60°時(shí)測(cè)得。
目標(biāo)產(chǎn)品設(shè)計(jì)要滿足快速加工的實(shí)際需求，同時(shí)，熱成型片材在高 溫下要具有較高的熔體強(qiáng)度，并滿足高透明性等要求。
2.2 產(chǎn)品性能優(yōu)化
選擇氫調(diào)敏感性、高等規(guī)度和共聚性能適宜的催化劑，是該目標(biāo)產(chǎn)品成功開(kāi)發(fā)的關(guān)鍵之一 。
目標(biāo)產(chǎn)品剛性高，需要較高的等規(guī)度；采用氫氣調(diào)節(jié)目標(biāo)產(chǎn)品相對(duì)分子質(zhì)量，可以形成少量長(zhǎng)鏈段結(jié)構(gòu)，從而使片材具有較高的熔體強(qiáng)度；適宜的共聚性能可以避免形成短鏈段的乙丙共聚組分，從而使片材具有較好的表面光澤和透明性，避免片材和最終制品表面形成魚(yú)眼或流痕[12]

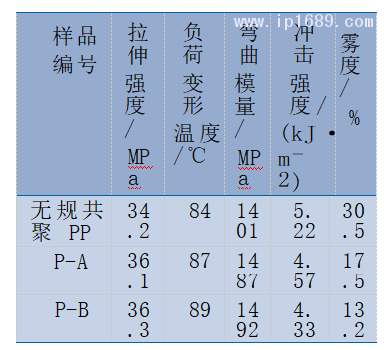

采用5L聚合釜模擬串聯(lián)工藝下的乙丙共聚產(chǎn)品生產(chǎn)，使用直徑40mm螺桿篩選透明助劑,考察串聯(lián)各釜產(chǎn)品的MFR及乙烯共聚量的分配,分別用增透助劑A和增透助劑B改性無(wú)規(guī)共聚PP，相應(yīng)產(chǎn)品分別記為P-A, P-B，產(chǎn)品性能如表2所示。
由表2可以看出，2款增透助劑均可少量提升產(chǎn)品剛性，大幅度降低霧度 ,但產(chǎn)品的沖擊強(qiáng)度降低 ,經(jīng)過(guò)下游廠家實(shí)際應(yīng)用驗(yàn)證 , 仍能滿足應(yīng)用需求 。
合作廠家采用設(shè)計(jì)的配方1和配方2對(duì)均聚PP進(jìn)行改性，產(chǎn)品分別命名為 P-1，P-2,然后用作熱成型PP產(chǎn)品的原料。產(chǎn)品的MFR及GPC分析如表3所示。
由表3可以看出，與 1#相比,該均聚PP相對(duì)分子質(zhì)量分布較窄，MFR較低 。為了平衡最終制品的剛韌性能，廠家會(huì)加入少量均聚或無(wú)規(guī)共聚 PP，實(shí)際加工發(fā)現(xiàn)，由 P-1和P-2得到的最終制品透明性不均勻，同時(shí)加工速度受限制，片材在擠出口模及冷卻輥壓延時(shí)存在黏連現(xiàn)象[13]，同時(shí)色澤偏黃，可能與二次加工抗氧劑損耗有關(guān)。表2 產(chǎn)品的性能
2.3 聚合工藝選擇
現(xiàn)有常規(guī) PP工藝中， HypolPP工藝的平均停留時(shí)間最長(zhǎng)，較長(zhǎng)的反應(yīng)時(shí)間可以充分釋放催化體系的活性，有利于調(diào)控各反應(yīng)釜的工藝參數(shù)，可以合理分配產(chǎn)品MFR和乙烯共聚性能，有利于剛韌平衡和無(wú)規(guī)聚合的匹配。圖1為HypolPP工藝示意 。

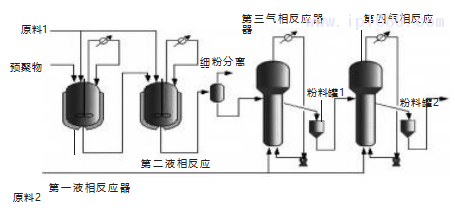

圖1 HypolPP工藝示意
選擇中國(guó)石化催化劑分公司最新的高剛性催化劑，配合使用等規(guī)度較高的外給電子體，經(jīng)過(guò)預(yù)聚合處理后注入反應(yīng)釜，按照聚合活性釋放和衰減規(guī)律，分配乙烯進(jìn)行共聚合，生 產(chǎn)目標(biāo)產(chǎn)品PPR-ET03-S。所得產(chǎn)品純度高, 粒徑分布均勻, MFR為 3.0g/10min,彎曲模量為1421MPa，拉伸強(qiáng)度為36.1 MPa，23 ℃下沖擊強(qiáng)度為4.7kJ/m2，霧度為11%，灰分為 0.041%，負(fù)荷變形溫度為81℃ ，黃色指數(shù)為-5。
生產(chǎn)過(guò)程相對(duì)平穩(wěn)，各釜物料顆粒均勻，細(xì)粉含量無(wú)明顯增加，粉末流動(dòng)性能良好。在造粒階段添加增透助劑，經(jīng)切粒干燥并測(cè)試合格后包裝出廠。樣品通過(guò) GB4806.6—2016《食品接觸用塑料樹(shù)脂》中正己烷溶出物檢測(cè)要求，同時(shí)通過(guò)美國(guó)食品和藥物管理局(FDA) 和《關(guān)于限制在電子電氣設(shè)備中使用 某些有害成分的指令》(RoHS) 認(rèn) 證，滿足相關(guān)衛(wèi)生強(qiáng)檢要求 。
2.4 應(yīng)用試驗(yàn)
使用MODEL1200mm PP片材生產(chǎn)線進(jìn)行應(yīng)用試驗(yàn)。廠家在正常使用改性料擠出片材的情況下進(jìn)行試驗(yàn)料 (PPR-ET03-S)切換，改性料的MFR為2.6g/10min，工藝參數(shù)未做較大調(diào)整，各段控制溫度為190~230℃ ，加工速度為20m/min。 擠出片材厚度為0.45 mm，幅寬為800.00 mm。試驗(yàn)過(guò)程穩(wěn)定正常，試驗(yàn)料的加工性能良好；制品表面光滑平整 、厚度均勻，透明度與片材熔垂程度均達(dá)到廠家質(zhì)量要求。正負(fù)壓吸塑成型試驗(yàn)制得的片材和餐盒蓋制品與市售產(chǎn)品具有相同的透明度，而且手感更優(yōu)。
試驗(yàn)過(guò)程中也存在一定問(wèn)題，如：試驗(yàn)料片材側(cè)邊卷邊現(xiàn)象比改性料嚴(yán)重，可能與試驗(yàn)料的相對(duì)分子質(zhì)量分布較寬有關(guān)；片材透明度與加工溫度和冷卻輥的溫度高度相關(guān) , 冷卻輥溫度稍高,霧度明顯增加 , 對(duì)加工設(shè)備溫控精度的要求較高。3 結(jié)論
a) 通過(guò)目標(biāo)產(chǎn)品設(shè)計(jì)，采用HypolPP工藝，選擇等規(guī)度高 、氫調(diào)敏感性好的催化劑，使用剛韌平衡較好的外給電子體和增透助劑，開(kāi)發(fā)了熱成型PP專用料PPR-ET03-S。
b) PPR-ET03-S專用料純度高，粒徑分布均勻，MFR為3.0g/10min，彎曲模量為1421MPa，拉伸強(qiáng)度為36.1MPa，23℃下沖擊強(qiáng)度為4.7kJ/m2 ，霧度為11%，灰分為0.041%，負(fù)荷變形溫度為81℃，黃色指數(shù)為-5。
c) 在應(yīng)用試驗(yàn)中 ,PPR-ET03-S專用料表現(xiàn)出良好的加工性能。制品表面光滑平整、厚度均勻 ,透明度與片材熔垂程度均滿足要求 。
d) 在PPR-ET03-S應(yīng)用試驗(yàn)中, 片材側(cè)邊出現(xiàn)了明顯的卷邊現(xiàn)象,需要進(jìn)一步對(duì)產(chǎn)品的微觀結(jié)構(gòu)進(jìn)行優(yōu)化。
參考文獻(xiàn)
[1] 徐煥,王良詩(shī),張麗英,等.聚丙烯熱成型的研究與開(kāi)發(fā)進(jìn)展 [J] .塑料 ,2011,40(6) :111-117.
[2]龐君 , 田正昕,王小涓.熱成型用透明PP的工業(yè)開(kāi)發(fā)[J] .合成樹(shù)脂及塑料,2009,26(5):17-20.
[3]MOHAMMADIAN-GEZAZ S,GHASEMI I, KARRABIM , etal. Investigation on the thermoformability of polyolefin blends by hot tensile and rheological tests[J] . Polymer Testing,2006,25(4) :504-511.
[4]XIAO W C, WANG B Y,ZHENG K L.An experimental and numerical investigation on the formability of AA7075 sheet in hot stamping condition[J] . The International Journal of Advanced Manufacturing Technology, 2017, 92(9):3299-3309.
[5]KARATHANASOPOULOS N, PANDYA KS, MOHR D.An experimental and numerical investigation of the role of rivet and die design on the self-piercing riveting joint characteristics of aluminum and steel sheets[J] . Journal of Manufacturing Processes, 2021, 69:290-302.
[6]LAU H C, BHATTAEHARYA S N, FIELD GJ. Melt strength of polypropylene: Its relevance to thermoforming [J] . Polymer Engineering and Science, 1998, 38(11) : 1915-1923.
[7]JAHANIY. The effect of initiator, polyfunctional monomer and polybutene-1resin on thelong chain branching ofrandom polypropylene copolymervia reactive extruder[J] . Polymer- Plastics Technology and Materials, 2020, 60(3) :327-343.
[8]HE CX,COSTEUX S, WOOD-ADAMS P,et al. Molecular structure of high melt strength polypropylene and its application to polymer design[J]. Polymer, 2003, 44(23) : 7181-7188.
[9]MACAULEY NJ, HARKIN-JonESEM A, MURPHY W R. The influence of nucleating agents on the extrusion and thermoforming of polypropylene[J]. Polymer Engineering and Science,1998,38(3) :516-523.
[10]曹新鑫,何小芳,王海娟,等.聚丙烯成核劑及其對(duì)聚丙烯性能的影響[J] .塑料助劑. 2006(3) :12-15,46.
[11]曹歡 ,馬國(guó)玉 ,王輝.成核劑在熱成型專用聚丙烯樹(shù)脂開(kāi)發(fā)中 的應(yīng)用[J].合成樹(shù)脂及塑料 ,2013,30(6):44-47.
[12]江嫻,周祚東.熱成型聚丙烯專用料的工業(yè)開(kāi)發(fā)[J] .云南化工 ,2020,47(7) :107-108,111.
[13] 張玉澎.聚丙烯發(fā)泡片材的熱成型性研究[J].現(xiàn)代塑料加工應(yīng)用,2002,14(5):19-20.
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車(chē)功能鍵觸摸蓋I...
高性能注塑聚丙烯...
