趙毅，劉淑梅∗，潘泓誼
（上海工程技術大學材料工程學院，上海 201620）
摘要：為降低某報警器上蓋注塑的翹曲變形，課題組在分析不同尺寸澆口的翹曲量和剪切力結果后，選用了較優的１.３ｍｍ澆口。在此基礎上建立了響應面方案，對工藝參數進行優化。選擇注塑時間、保壓時間和保壓壓力為優化參數，以翹曲量為響應目標，利用Moldflow進行模擬，結合Design Expert軟件對方案結果進行分析，利用回歸方程擬合預測值。得到了最優工藝參數為：注塑時1.5ｓ，保壓時間9.6ｓ，保壓壓力70MPa。根據最優方案獲得了合格的產品，證明了優化結果的可靠性。
關鍵詞:注塑成型；翹曲；響應面法；Moldflow；Design Expert
報警器在汽車領域有許多應用，本課題研究的報警器在車速低于30km/h時，會模擬發動機引擎的聲音來提醒行人，屬于車輛低速報警器。通常報警器殼體為注塑件，殼體內部裝載電子系統，因此殼體上蓋需要與底座緊密配合，確保良好的密封性，以保護其內部系統不受腐蝕?；诖?，注塑時盡量減少翹曲以降低尺寸誤差。王桂龍等[1-3]發現在蓋類零件的注塑過程中影響較大的工藝參數有保壓壓力、注射時間和保壓時間，其余參數影響較小。此外，對于工藝參數的優化，響應面法可以根據參數指定范圍內的樣本點和測試結果，擬合目標和參數的線性回歸方程，根據方程預測最優參數組合；響應面法精密度高、預測性能好，比較適合做工藝參數的優化設計[4-5]。課題組結合前人的研究成果，在數值模擬的基礎上建立響應面方案，研究注射時間、保壓時間和保壓壓力對報警器上蓋翹曲變形的影響，通過實際生產和產品測試證實了優化結果的可靠性。
1 工藝分析

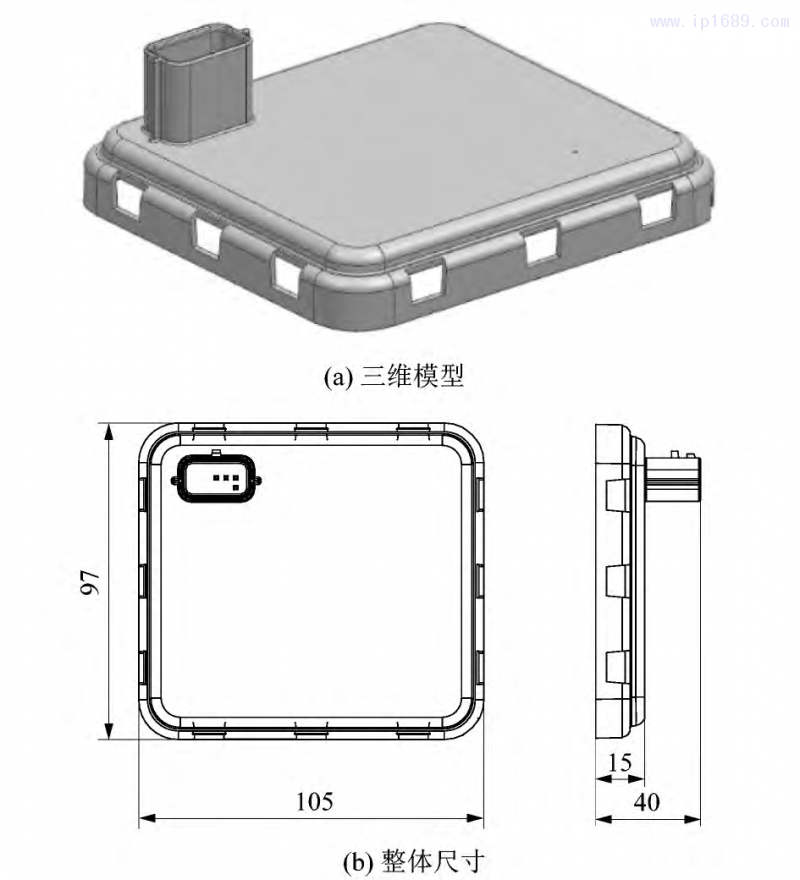

報警器上蓋的結構如圖１所示，所用材料為PBT+PC，含有質量分數為15%的玻纖，牌號為Pocan B 7616。由于具有優良的耐熱性能、電氣性能和阻燃性能以及吸水率低的優點，該種材料常用于電子電器設備中。
由圖１可以看出，報警器上蓋長105ｍｍ，寬97ｍｍ，是典型的方盒件。在其注塑成型過程中，模具結構是影響翹曲的關鍵因素之一，該報警器上蓋形狀規則，尺寸居中，出于模具成本考慮，采用單澆口，結合Moldflow的澆口位置分析，最終選用中心點澆口注塑。注塑過程中澆口尺寸過大會導致熔料各向異性增大，垂直料流方向的收縮率變大；澆口尺寸太小會導致澆口處的剪切速率和剪切應力變大，導致塑料斷層，影響產品性能［６］。課題組采用點澆口注塑，設計了４個澆口尺寸，分別為1.0，1.3，1.5和2.0 ｍｍ。采用相同的工藝參數仿真模擬，觀察４個方案對于產品性能的影響。各澆口尺寸對應的翹曲量和剪切應力如表１所示。
對比發現，采用1.0和1.3ｍｍ澆口產生的翹曲較小，但根據材料注塑性能，材料允許的最大剪切應力為0.4 MPa，1.0ｍｍ澆口的剪切應力為0.416 MPa，超過了臨界值，所以考慮選用1.3ｍｍ澆口尺寸。
２基于響應面法的參數優化
２.1設計變量和響應目標
工藝參數對不同類型零件翹曲影響有差異，根據前文分析，在報警器上蓋成型優化中，挑選注射時間Ａ、保壓時間Ｂ和保壓壓力Ｃ３個參數作為優化對象，翹曲量Ｄ作為響應值。由成型窗口分析的質量填充發現，在0.3～2.8ｓ內可以完成注塑，因此選取注射時間為0.5～1.5ｓ，保壓時間為4.0～12.0ｓ，保壓壓力為50～70MPa。各工藝參數的取值范圍如表２所示。
2.2建立響應面方案
響應面法（RSM）是一種將數學方法和統計方法相互聯系，根據試驗方案的樣本點，建立試驗變量與響應值之間函數關系的方法。響應面法有BBD（box behnken）和CCD（central composite design）兩種試驗設計方法，CCD會選出超出參數范圍的樣本點，可以更好地擬合響應曲面[7-8]。因此課題組采用中心復合響應面設計方法（CCD）進行優化設計，根據Design Expert中的CCD設計方案，試驗因素水平表如表３所示，－α和＋α分別表示各因素超出上下限范圍的樣本點。
將參數范圍輸入到Design Expert軟件中，生成CCD設計方案并進行試驗模擬，表４所示為試驗方案和翹曲量（響應值）結果。
３試驗結果分析
３.1回歸方程擬合
基于表４的樣本點和響應結果，采用二階方程擬合翹曲量Ｄ與注射時間Ａ、保壓時間Ｂ和保壓壓力Ｃ之間的回歸模型，公式為
D=0.424+0.142A+0.013B+5.353×10-4C+3×10-3AB-1.9×10-3AC-1.437×10-4BC-0.021A2-3.339×10-4B2-7.745×10-6C2? (1)

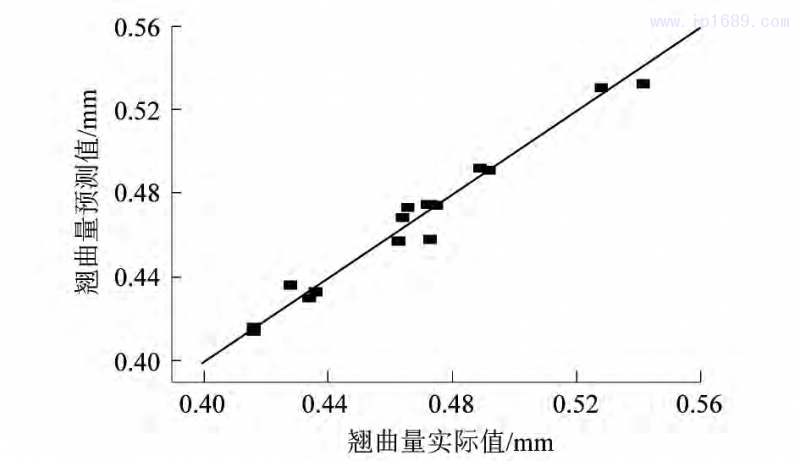

Design Expert可以根據擬合的回歸方程預測翹曲響應值，圖２為報警器上蓋翹曲的預測值和實際模擬值的離散對比圖，以翹曲量實際值作為離散點。由圖２可知，預測值與實際模擬值較為接近，由此說明該響應面模型的準確度較高，可以準確預測報警器上蓋的翹曲量。
３.2響應曲面分析

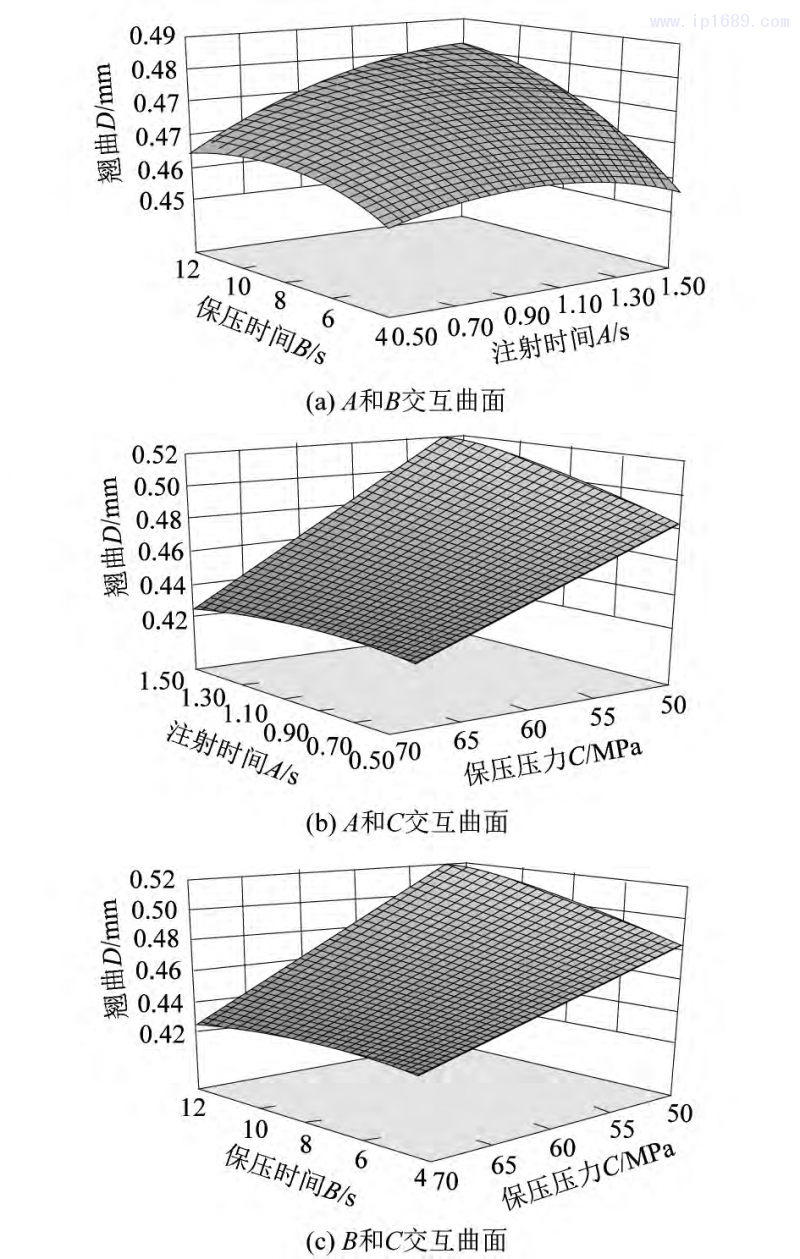

為了更直觀地分析因素之間的交互作用，通過響應曲面圖來觀測因素之間對目標的影響。圖３為響應模型的三維曲面，反映了３個因素交互作用對翹曲量的影響。由圖3(a)可以看出，當保壓時間Ｂ不變時，翹曲量隨著注射時間的減小有所降低，因為注射速率增大，可以減少殘余應力的堆積。由圖3(b)和3(c)可以看出，當注射時間Ａ和保壓時間Ｂ不變時，翹曲量隨著保壓壓力Ｃ的增大而減少，是由于保壓壓力高可以使補料充足，從而減少收縮和翹曲［９］，響應曲面的趨勢和實際預測基本一致。
表５為翹曲量響應模型的方差分析表。其中，模型Ｐ值越小代表模型對響應值的影響越顯著，Ｐ值小于0.05時表明為顯著項，大于0.1時為非顯著項。由此可以判斷，Ａ，Ｂ，Ｃ，ＡＢ，ＡＣ和Ａ２為顯著項，其余為非顯著項。此外，模型相關系數Ｒ２＝87.3％，表明響應面模型的擬合程度良好，校正系數為94.6％，說明只有5.4％的響應值不能用此模型來解釋。本模型的信噪比為22.42（大于４即是合理的），證明模型的分辨能力良好[10]。
４試驗結果驗證
４.1模擬驗證

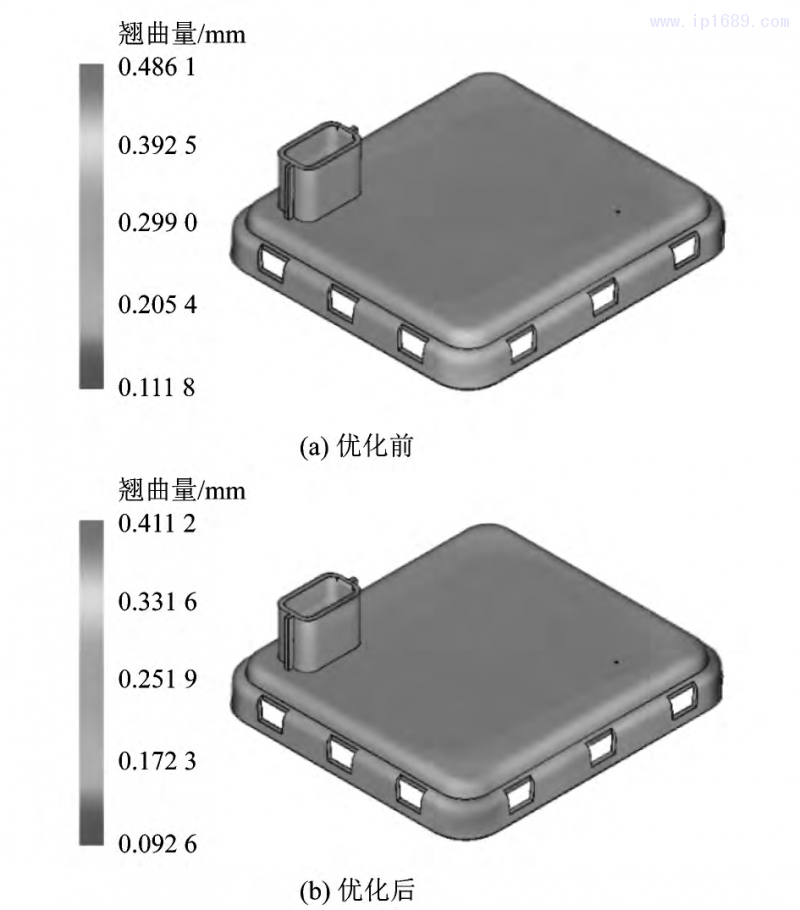

以最小翹曲量為期望目標，通過Design Expert軟件可以預測報警器上蓋的最優工藝參數，即注射時間為1.5ｓ，保壓時間為9.6ｓ，保壓壓力為70MPa，翹曲量的預測值為0.4092 mm。重新利用Moldflow軟件對該組合進行仿真分析，模擬的翹曲結果為0.4112ｍｍ，與優化的預測值較為接近，說明最優參數組合的選取比較合理。圖４為工藝參數優化前后的最大翹曲量對比。由圖４可以看出，與最初方案的翹曲量０.4861ｍｍ相比，優化后的翹曲量降低了１5％。
4.2生產驗證

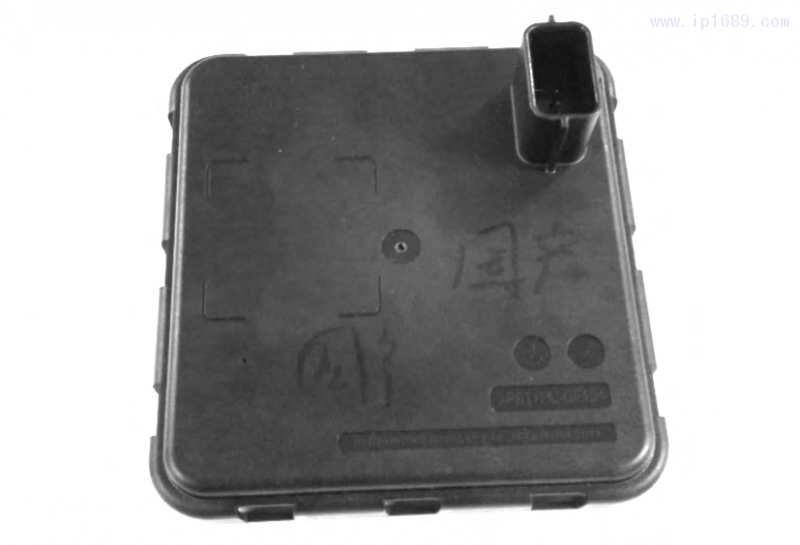

為了驗證優化結果的可靠性，采用最優工藝參數組合生產報警器上蓋，圖５為試生產的樣品。經過三維尺寸測量，產品實際翹曲變形與模擬結果相似。同時優化的目的是提高上蓋與底座配合的可靠性，將產品與底座裝配后進行-40～＋105℃、60min的溫度循環，隨后浸入40℃水中進行防水測試，結果顯示無泄漏，說明經過溫度循環后產品沒有出現較大變形，仍具有良好的防水性，由此判定產品質量合格。
５結語
課題組對報警器上蓋的注塑方案進行分析，對比不同尺寸澆口的翹曲量和剪切應力，后采用了1.3mm澆口，發現產品翹曲小，剪切應力適中。在此基礎上，設計響應面優化方案，結合前人分析經驗，選擇注射時間、保壓時間和保壓壓力進行參數優化，期望減少產品翹曲，通過回歸模型的預測得到了最優工藝參數組合：注射時間為1.5s，保壓時間為9.6s，保壓壓力為70MPa。利用Moldflow對最優工藝參數進行模擬，結果證明優化后的產品翹曲降低了15％。同時，將最優工藝參數組合用于指導樣品生產，得到的產品尺寸測量結果符合預期。經過測試產品溫度循環和防水性能，確認產品質量合格，驗證了優化結果的可靠性。
參考文獻：
［１］王桂龍，趙國群，李輝平，等．薄壁注塑制品翹曲影響因素分析與工藝優化［Ｊ］．中國機械工程，2009，20(4)：488-491.
［２］周應國，申長雨，陳靜波，等．工藝參數對注塑制品翹曲影響的CAE分析［Ｊ］．工程塑料應用，2006，34(11)：28-31.
［３］張繼祥，秦海濤，鐘厲，等．薄壁件注塑翹曲變形綜合優化分析［Ｊ］．塑料工業，2014，42(5)：56-61.
［４］李莉，張賽，何強，等．響應面法在試驗設計與優化中的應用［Ｊ］．實驗室研究與探索，2015，34(8)：41-42.
［5］MASON R L，GUNST R F，HESS J L. Statistical design and analysis of experiments with applications to engineering and science[M]. New York:John Wiley and Sons Publication，2003:568 - 586.
［６］趙永成，吳亞南，董淑婧．注塑成型收縮率影響因素的分析［Ｊ］．塑
料工業，2005，33(12):30 - 31.
［７］張靜，郭競宇，梁穎，等．基于響應面法的單座閥閥桿預鍛工藝優化[J]. 輕工機械，2017，35(5):66 - 68.
［８］ 程敬麗，鄭敏，樓建晴．常見的試驗優化設計方法對比［Ｊ］．實驗室研究與探索，2012，31(7):10-11.
［９］ 秦欣，蘇小平，郭存涵．基于響應面法的汽車保險杠注塑方案分析與優化［Ｊ］．塑料科技，2019，47(2):60 - 61.
［１０］ 盧松濤，王培安．基于響應面法和正交試驗的墨頂蓋翹曲變形優化［Ｊ］．塑料，2020，49(4):67 - 68.
