曾新紅
（廣州航海學院 電氣工程系，廣東 廣州 510725）
摘 要：隨著自動化程度的日益進步，智能機器在工業生產自動化過程中應用日益普遍，智能制造生產工藝也日益受到人們的青睞。PLC 作為電氣控制系統中的核心器件，結合機器人控制已廣泛應用于各行各業，為現代生產提供了高效的生產率。文章介紹了利用三菱 PLC 控制機器人操作實現物品碼垛的設計過程。通過設計實現了機器人自動碼垛過程。
關鍵詞：PLC；機器人；碼垛
引言
當前，無論是從國外引進的自動化生產線，還是自行設計的自動控制系統，普遍把可編程控制器作為控制系統的核心器件[1]。隨著工業技術和計算機信息技術的發展，以及工業自動化程度的不斷提高，智能制造生產工藝越來越受到人們的青睞。機械手作為最早出現的工業機器人，它可代替人的繁重勞動以實現生產的機械化和自動化，能在有害環境下操作以保護人身安全，因而廣泛應用于機械制造、自動化生產線等行業。本系統設計采用三菱 PLC 和ABB120 六軸機械手實現生產線物品自動碼垛過程。
1基于三菱 PLC 的機械手控制系統組成

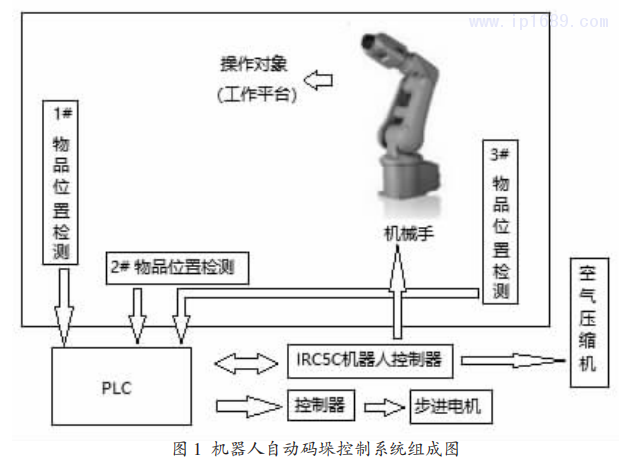

機械手碼垛控制系統主要由 PLC、機械手、步進電機、觸摸屏和空氣壓縮機等構成。PLC 產生脈沖經過驅動器驅動步進電機運行，帶動皮帶輪運轉。物品由皮帶輪輸送，到位后發出信號給機械手操作碼垛。該系統設計了 3 個傳送帶分別輸送 1 號物品、2 號物品和 3 號物品，機械手按要求分別操作碼垛 3 組物品。3 組物品由倉庫移出時采用氣動閥驅動，機械手抓取物品也由氣動閥驅動。所有的氣動閥氣流均由一臺空壓機供給。圖 1 為控制系統組成圖。采用 ABB120 六軸機械手。
圖 1 中系統可分為：執行機構、信號檢測機構、控制機構三大部分，機器人自動碼垛控制系統以碼垛物料為控制目標，搬運的物料具有一定的規則形狀，該設計系統中，物料首先從儲物架按一定順序下落，檢測有物料過來時，PLC 驅動步進電機帶動皮帶輪運送物料，待到指定位置后，機器人通過搬運夾具把物料從皮帶末端搬運到碼 垛平臺上。第一階段為在 1 號位將方形小箱體碼垛成 4×3×2 的椎體垛狀。

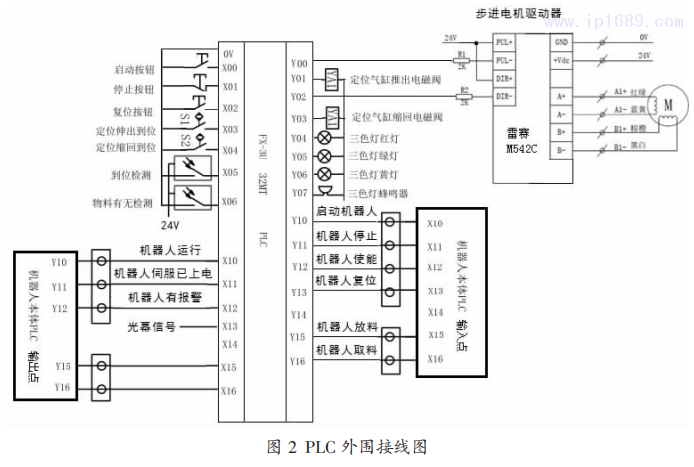

完成碼垛要求后，自動進入下一步 2號位碼垛工作，將物料箱體碼垛成所需形狀。碼垛完成后再自動進入 3 號位碼垛工作，形狀設計按需所置，直至便發生燈光報警，并停止所有操作，直至所有物料搬完，為一個工作流程。機械手的夾物松緊采用氣壓式驅動，其驅動系統由氣缸、氣閥、氣罐和空壓機組成，其特點是氣源方便、動作迅速、結構簡單、造價較低、維修方便。圖 2 為三菱 PLC 外圍接線圖。
2 PLC 選型與程序設計
該設計系統根據輸入/輸出點數的需求，選取 FX3UC- 32MT（16 輸入/16 輸出）來控制步進電機和電磁閥以及與機器人信號交互。
根據系統控制要求，結合機械手碼垛控制，設計 PLC控制系統的 PLC 程序，由于 1 號、2 號、3 號位順序執行碼垛，所以程序中設置相互互鎖，同時為了安全操作，在機械手運行時，設置了光膜檢測報警，只要有人進入工作區域，便發生燈光報警，并停止所有操作，直至按復位按鈕后，程序繼續運行。
3 機械手程序設計
在編輯器中，首先要定義好抓取點和碼垛點后，按預置的碼垛順序要求編程。本設計程序中 1 號物就緒信號輸入點為 Id1，2 號物就緒信號輸入點為 Id2，3 號物就緒信號輸入點為 Id4，碼垛完成就緒信號輸出為 io3。注意在機器人編程時先設置慢速調試，達到要求后再提高運
行速度。
4 觸摸屏界面設計

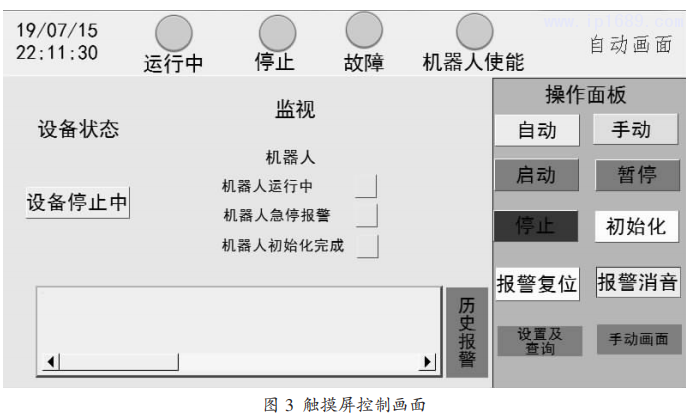

通過觸摸屏控制可實現自動控制、手動控制、監視運行狀態和設置參數。設置傳送帶的運行速度和料倉存儲個數以及報警指示等功能。觸摸屏畫面如圖 3 所示。通過觸摸屏啟動自動按鈕，再 按啟動按鈕，機器人能按預定設計完成整個碼垛過程。
5 系統調試
PLC 程序、機械手運行程序及監控畫面設計好之后，對系統進行調試。系統能
按要求運行，達到預期。
6 結束語
采用三菱 PLC 和工業機器人技術設計的自動碼垛控制系統，該系統經調試后按要求運行、控制可靠，性能優越。系統不僅能對物品進行自動碼垛，而且能遠程監測現場設備的運行狀況，實現了實時數據顯示，性能穩定可靠。為自動化生產工藝的實現提供一定的參考價值。
參考文獻:
[1]鄧三鵬，周旺發，等.ABB 工業機器人編程與操作[M].機械工業 出版社，2019. [2]李晶，林耿新，等.組態王軟件在電氣工程中的應用[J].三江高 教，2014(02):49-53.
[3]FX3U 手冊[Z].網絡下載文檔.
