目前在中國(guó)，塑料在汽車行業(yè)的應(yīng)用尚處于初級(jí)階段。在歐洲，車用塑料的重量占汽車自重的20%，平均每輛德國(guó)車使用塑料近300千克，占汽車總重量的22%。與國(guó)外相比，國(guó)產(chǎn)車的非金屬材料用量仍然偏少。國(guó)產(chǎn)車的單車塑料平均使用量為78千克，塑料用量?jī)H占汽車自重的5%—10%，所以在汽車本體塑料化的道路上中國(guó)有很大的發(fā)展前景。而汽車輕量化在國(guó)家推行新能源汽車的進(jìn)程中，也是不可或缺的因素之一，化學(xué)微發(fā)泡制品也將是汽車塑料制品未來的優(yōu)選方案，所以化學(xué)微發(fā)泡注塑設(shè)備及成型工藝應(yīng)用前景十分廣闊。
化學(xué)微發(fā)泡(Microcellular Foaming) 是指以熱塑性材料為基體，化學(xué)發(fā)泡劑為氣源，通過自鎖工藝使得氣體形成超臨界狀態(tài)，在注入模腔后氣體擴(kuò)散內(nèi)壓的作用下，使制品中間分布尺寸為十幾到幾十微米的封閉微孔發(fā)泡。目前，微發(fā)泡注塑成型技術(shù)突破了傳統(tǒng)注塑的諸多局限，在基本保證制品性能不降低的基礎(chǔ)上，可以明顯減輕制件重量和成型周期，并具有內(nèi)應(yīng)力和翹曲小、平直度高、無縮水、尺寸穩(wěn)定等特點(diǎn)。

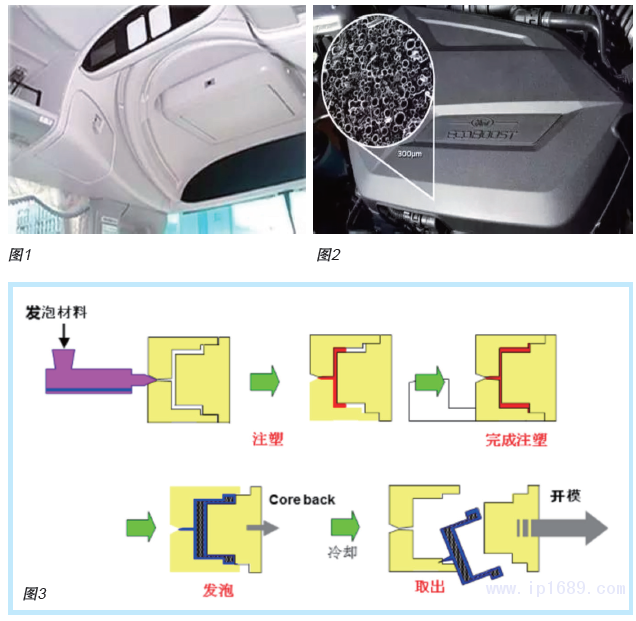

據(jù)調(diào)查，汽車整體重量每減少100千克，百公里油耗可降低0.3-0.6升。隨著國(guó)家第二階段燃油指標(biāo)5L/100Km要求,以及電動(dòng)汽車的推廣與普及，汽車材料輕量化已成行業(yè)潮流。在汽車非金屬材料零部件輕量化領(lǐng)域，化學(xué)微發(fā)泡材料在汽車內(nèi)飾件中有大范圍應(yīng)用，主要在汽車的車門內(nèi)襯板、儀表板、后門內(nèi)襯板、底護(hù)板等部位，如圖1和圖2所示?；瘜W(xué)微發(fā)泡技術(shù)是各大汽車廠商競(jìng)相使用的主要技術(shù)手段。當(dāng)前，由于環(huán)保和節(jié)能的需要，汽車輕量化已經(jīng)成為世界汽車發(fā)展的潮流。特別是在我國(guó)推行新型節(jié)能汽車的今天，國(guó)家預(yù)計(jì)在2030年全面禁止油壓汽車的銷售，汽車輕量化進(jìn)程顯得尤為重要。當(dāng)下充電續(xù)航里程問題炙手可熱，不過整車質(zhì)量盡可能小的車型，續(xù)航里程必然也會(huì)增加。
現(xiàn)在給大家介紹的這種化學(xué)發(fā)泡微開成型技術(shù)能夠廣泛應(yīng)用在汽車的車門內(nèi)襯板、儀表板、后門內(nèi)襯板、底護(hù)板等關(guān)鍵部位上。而對(duì)于汽車產(chǎn)業(yè)來說，汽車門板的厚度大約在2mm，尺寸約500到1000mm，而且汽車表面的光潔度要求較高，傳統(tǒng)的發(fā)泡成型技術(shù)已經(jīng)不能滿足汽車門板成型工藝的生產(chǎn)，必須采用新型的微開發(fā)泡成型技術(shù)才能滿足，這就是我們現(xiàn)在介紹的化學(xué)微開發(fā)泡成型技術(shù)。
化學(xué)微開發(fā)泡技術(shù)的基本原理：發(fā)泡劑在膠料筒里溶解成微小氣泡和熔融膠料融合，經(jīng)高速射膠射進(jìn)密封的模具模腔，密封的模具模腔微開一小段距離(0.5 - 2.5mm)，在模腔內(nèi)氣體排出的同時(shí)模腔壓力降低，小氣泡變成均勻的大氣泡，在塑料制品內(nèi)形成均勻致密的氣泡層，冷卻定型后得到合格的發(fā)泡制品，發(fā)泡原理如圖3所示。
汽車微開發(fā)泡技術(shù)的基本設(shè)備及原料：二板式注塑機(jī)，發(fā)泡制品專用模具，發(fā)泡劑和基本原料（汽車用塑料一般為括聚丙烯、聚氨酯、聚氯乙烯、熱固性復(fù)合材料、ABS、尼龍和聚乙烯）。
微開發(fā)泡成型技術(shù)對(duì)設(shè)備的要求：

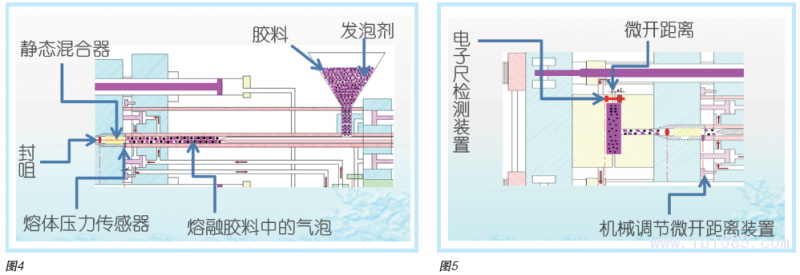

首先， 微開發(fā)泡的原理及過程，所需要的是熔融膠料和發(fā)泡劑的充分融合，對(duì)應(yīng)的注塑機(jī)射臺(tái)部分要求如下，如圖4所示：
◆需要?dú)鈩?dòng)封嘴封住熔融膠料，防止膠料在熔融過程中流出；
◆需要熔體壓力傳感器控制熔膠壓力，確保熔膠過程中發(fā)泡劑受到一定的壓力不分解；
◆需要靜態(tài)混合器，確保在注射過程中膠料和發(fā)泡劑充分混合。
為了防止氣泡在注射過程中分解放大，造成氣泡梯度性差異，需要射膠速率不小于1千克膠料/秒，絕對(duì)線速度達(dá)與200毫米/秒，最好采用儲(chǔ)能射膠。
其次，微開發(fā)泡過程對(duì)合模部分的要求如下，如圖5所示：
◆需要二板式開合模注塑機(jī)，能夠滿足二次開合模功能，同時(shí)合模噸位在1200噸到1600噸，滿足通用汽車門板尺寸要求；
◆合模部位需要有微開調(diào)節(jié)裝置，以保證模具的微開精度調(diào)節(jié)；
◆需要在模具上增加微開檢測(cè)裝置，確保微開精度。

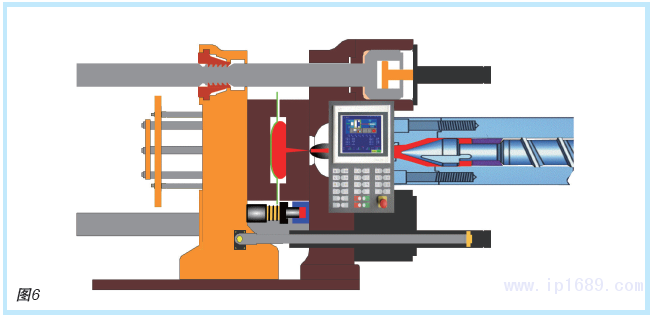

最后，發(fā)泡機(jī)專用模具需有良好的排氣性能，保證在高壓合模后注射進(jìn)模腔氣體能順利排出，同時(shí)微開過程也需要排氣順暢，確保制品表面光滑平整,如圖6所示；
化學(xué)微開發(fā)泡成型技術(shù)的成型過程下：
◆熔膠時(shí)，封咀關(guān)閉，塑化馬達(dá)帶動(dòng)注塑螺桿轉(zhuǎn)動(dòng)，膠料原料和發(fā)泡劑通過塑化螺桿在熔膠筒內(nèi)分解成熔融膠料和小氣泡，同時(shí)確保熔融膠料內(nèi)有一定的壓力值，防止小氣泡分解放大，熔融膠料的壓力值可以通過熔體壓力傳感器讀出；
◆當(dāng)后模具貼住前模具時(shí)，高壓唧芯推動(dòng)增壓板帶動(dòng)后模具貼緊前模具，此時(shí)系統(tǒng)起高壓合模力；
◆射膠時(shí)，封咀打開，熔融膠料和小氣泡通過靜態(tài)混合器進(jìn)一步混合后高速射進(jìn)后模具和前模具形成的模腔。
◆在熔融膠料和小氣泡快速充滿模腔后，封咀關(guān)閉，高壓唧芯帶動(dòng)增壓板使得前模具離開后模具一段距離△L′，同時(shí)非接觸電子尺通過感應(yīng)磁環(huán)檢測(cè)到△L′；此時(shí)因?yàn)殚_模后模腔壓力降低，半成品制品里的小氣泡脹大為大氣泡。

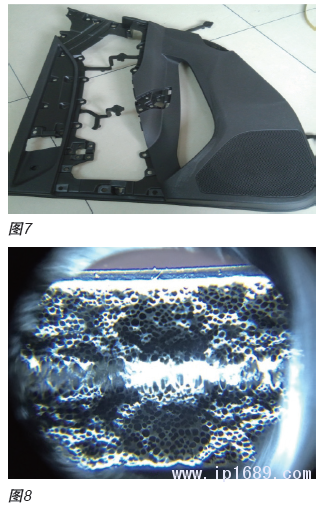

◆冷卻完成后，模具打開，得到完整的發(fā)泡制品，發(fā)泡制品樣品及剖面視圖，如圖7、圖8所示。（文章來源于網(wǎng)絡(luò)）
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車功能鍵觸摸蓋I...
高性能注塑聚丙烯...
