摘要：使用毛細管流變儀考察了3種高填充聚丙烯（PP）納米復合材料的擠出脹大行為，研究了口模溫度、剪切速率、熔體壓力、納米粒子填充比例和納米粒子形貌對PP納米復合材料熔體擠出脹大比的影響。結果表明，3種PP納米復合體系熔體的擠出脹大比均隨口模溫度的增加而減小，且大致呈線性關系；隨著剪切速率的增大而增加，且隨著填料填充比例的增加有減小的趨勢；隨著熔體壓力的增大而增加，并且隨著熔體壓力的增加，其擠出脹大比隨填料填充比例的增加而減小的幅度下降；3種顆粒形貌納米粒子填充體系中，在相同的體積分?jǐn)?shù)和溫度下，片狀結晶納米氫氧化鎂［Mg（OH）2］填充體系熔體擠出脹大比最小，球狀納米碳酸鈣（CaCo3）填充體系熔體擠出脹大比最大，棒狀粒子埃洛石納米管（HNTs）填充體系熔體擠出脹大比介于兩者之間。
前言
聚合物熔體擠出脹大行為多年來一直是科學界和工業界關注的焦點。擠出脹大行為是指聚合物熔體經過毛細管、微孔或狹縫擠出時擠出物尺寸大于孔道尺寸的一種現象，這是聚合物熔體具有彈性記憶能力的體現，是第一法向應力差造成的。早在1893年美國生物學家Barus最先觀察到此現象，故又稱之為Barus效應，擠出脹大往往與聚合物自身性質、生產工藝因素、擠出設備及口模、冷卻和停放等因素有關。擠出脹大直接影響著聚合物擠出成型加工制品的尺寸精度、品質和外觀，因此對擠出脹大現象的研究是很有必要的［１］。近些年來，許多研究人員對單一聚合物、聚合物共混物和聚合物復合材料體系的擠出脹大比的影響因素進行研究分析［２－５］，發現向聚合物基體中加入填料，可以觀察到擠出脹大減弱的現象。向聚合物基體中加入填料，復合材料熔體擠出脹大比降低的程度主要取決于填料比例和形狀等方面，近些年來人們對于填料比例對聚合物熔體擠出脹大比的影響有所研究，對形狀對擠出脹大比的影響研究較少。
本文采用PP為基體，分別向PP中高填充球狀粒子納米CaCo3、片狀結晶納米Mg（OH）２和棒狀粒子HNTs，研究了口模溫度、剪切速率、壓力和納米粒子填充量及形貌對聚合物納米復合材料擠出脹大比的影響。
1.實驗部分
1.1.主要原料
PP，B1451，密度為0.910g／cm3，上海云姍塑化有限公司；
納米CaCo3，平均粒徑為50nm，密度為2.6g／cm3，靖江市通高化工有限公司；
納米Mg（OH）２，厚度為50nm，密度為2.36g／cm3，宣城晶銳新材料有限公司；
HNTs，直徑為100nm，長度＜500nm，密度為2.1g／cm3，鄭州慧澤生化科技有限公司；
馬來酸酐接枝改性聚丙烯（PP－g－MAH），接枝率為1.2%，東莞市鑫盛塑膠科技有限公司；
液體石蠟，密度為0.855g／cm3，天津市大茂化學試劑廠；
鈦酸酯偶聯劑，MC-201，廣東省東莞市山一塑化有限公司。
１.２.主要設備及儀器
高速混合機，SHR-25A，張家港市長青機械有限公司；
雙螺桿擠出機，ZSK25-WLE，螺桿長徑比為40:1，螺桿直徑為25ｍｍ，科倍隆機械設備系統（上海）有限公司；
真空干燥箱，DZF-6050，上海林頻儀器股份有限公司；
造粒機，VFD037EL43A，中達電通股份有限公司；
游標卡尺，量程為0~150ｍｍ，深圳市盛泰鑫科技有限公司；
毛細管流變儀，MLWF-400，長春市智能儀器設備有限公司；
電子天平，JA5003，精確度為1mg，上海恒平科學儀器有限公司。
1.3.樣品制備
使用前將PP粒料、納米CaCo3、納米Mg（OH）2、HNTs分別在８０、１００、１１０、８０℃下干燥８ｈ；將3種體積分?jǐn)?shù)為１０％、２０％、４０％的納米粒子分別與PP粒料以及PP－g－MAN（含量為PP含量的１０％），再加入適量的液體石蠟和質量分?jǐn)?shù)為納米粒子２％的鈦酸酯偶聯劑，用高速混合機進行預混１０min（液體石蠟可以將無機粒子黏在PP粒料上，提高預混的分散效果）；混合后，納米粒子均勻地包裹在PP粒料上；然后將PP與納米粒子混合物放入雙螺桿擠出機，螺桿轉速為２００r／min，機筒各區溫度分別為135、175、185、195、200、200、200、200、200、200℃，擠出造粒后８０℃下干燥８ｈ，備用。
1.4性能測試與結構表征
使用毛細管流變儀測量熔體擠出脹大比，測試溫度為１８０～２１０℃，一定載荷下將復合材料擠出，口模直徑為（０．８００±０．００５）ｍｍ，口模長徑比為１６∶１，口模入口角為４５°；
采用直接測量法測量樣品的擠出脹大比，對每種樣品測量其擠出物直徑，選取５個數據點，如式（１）所示擠出脹大比為擠出物的平均直徑與口模直徑的比值：
式中B——擠出脹大比
DE——擠出物的直徑，ｍｍ
D——口模直徑，ｍｍ
２.結果與討論
2.1口模溫度對復合材料擠出脹大比的影響

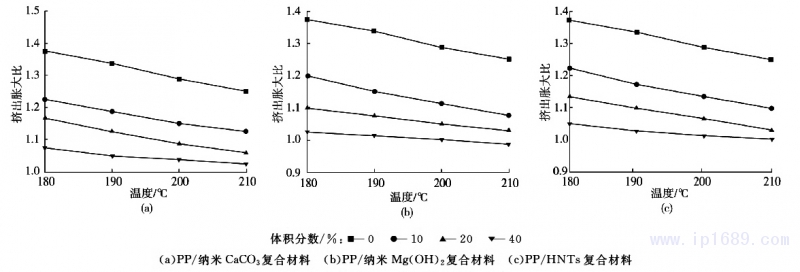

圖１為PP／納米CaCo3復合體系、PP／納米Mg（OH）２復合體系、PP／HNTs納米復合體系分別在填充體積分?jǐn)?shù)為０、１０％、２０％、４０％時，擠出脹大比隨口模溫度的變化曲線。可以看出，隨著口模溫度的升高，3種復合材料熔體在各個填充比例下的擠出脹大比均降低，并且可以看出其變化大致為線性的。出現這種現象是由于隨著口模溫度的增加，聚合物分子鏈活動能力也隨之加劇，聚合物復合材料熔體在進入毛細管入口區產生的彈性形變在流經毛細管時得到了更大程度的松弛，流動中儲存的形變能的黏性耗散增加，彈性特性降低，擠出脹大比隨之下降［６］。且從圖１中還可以看出，在相同溫度下，3種復合體系的擠出脹大比均隨填充比例的增加而減小。這是由于隨著納米粒子含量的增加，PP分子鏈相應減少，產生彈性形變儲能也減少，并且納米粒子的加入可以約束PP分子鏈的取向，使其產生彈性形變減小，使PP復合材料熔體的擠出脹大比減小。
體積分?jǐn)?shù)／％：■—０ ●—１０ ▲—２０ ▼—４０
（ａ）PP／納米 CaCo３復合材料 （ｂ）PP／納米 Mg（OH）２復合材料 （ｃ）PP／HNTs復合材料
圖１擠出脹大比隨溫度的變化曲線
2.2剪切速率對復合材料擠出脹大比的影響

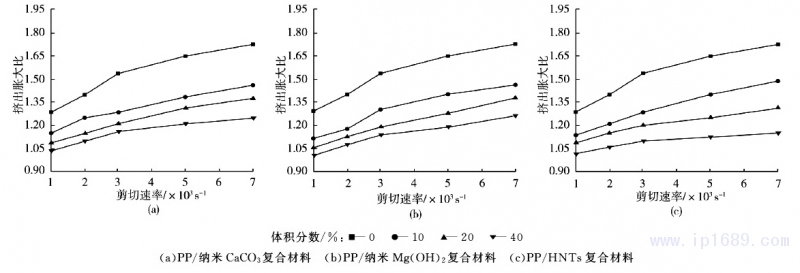

圖２為PP／納米CaCo3復合體系、PP／納米Mg（OH）２復合體系、PP／HNTs納米復合體系分別在填充體積分?jǐn)?shù)為０、１０％、２０％、４０％時，擠出脹大比隨剪切速率的變化曲線?？梢钥闯觯?種復合體系熔體擠出脹大比均隨剪切速率的增加而增大。產生這種現象，一方面是由于隨著剪切速率的增加，PP復合材料熔體進入毛細管入口時流動加劇，其所產生的拉伸形變儲存的彈性能增大。另一方面是由于剪切速率增大，PP復合材料熔體在毛細管內流動加劇，PP分子鏈取向所產生的彈性形變也相應增加，所以PP復合材料熔體擠出口模后彈性回復增大，故其擠出脹大比增加。同樣的，3種PP復合材料熔體的擠出脹大比在相同的剪切速率下隨著體積分?jǐn)?shù)的增加而減小。
2.3熔體壓力對復合材料擠出脹大比的影響

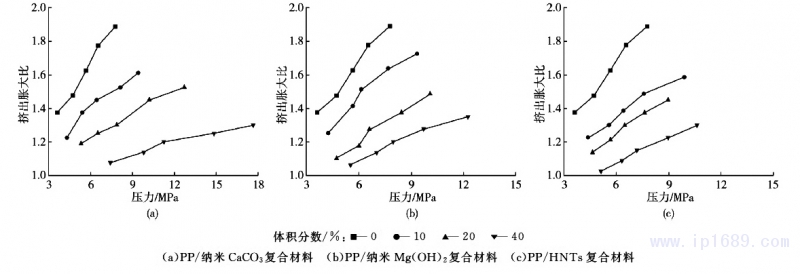

圖3為PP／納米CaCo3復合體系、PP／納米Mg（OH）２復合體系、PP／HNTs納米復合體系分別在填充體積分?jǐn)?shù)為０、１０％、２０％、４０％時，擠出脹大比隨壓力的變化曲線?？梢钥闯觯?種復合材料熔體的擠出脹大比隨著壓力的增加而增大。壓力增加，熔體在毛細管中的流速加快，熔體在流道中的流經時間變少，且如式（２）所示熔體的擠出脹大比隨著熔體在口模內流經時間的減小呈指數關系增加［７］。
B ＝Kexp（－at）
式中Ｂ——擠出脹大比
Ｋ——材料性能常數
S——流經口模時間，S
體積分?jǐn)?shù)／％：■—０ ●—１０ ▲—２０ ▼—４０
（ａ）PP／納米 Caco3復合材料 （ｂ）PP／納米 Mg（OH）2復合材料 （ｃ）PP／HNTs復合材料
圖２擠出脹大比隨剪切速率的變化曲線
體積分?jǐn)?shù)／％：■—０ ●—１０ ▲—２０ ▼—４０
（ａ）PP／納米 Caco3復合材料 （ｂ）PP／納米 Mg（OH）2復合材料 （ｃ）PP／HNTs復合材料
圖3擠出脹大比隨壓力的變化曲線
聚合物分子鏈在毛細管中變形程度和取向也隨熔體壓力的增加而增大，因此壓力增加PP分子鏈在流道中松弛程度變小，彈性儲能增加，擠出口模的熔體擠出脹大比增大。從圖3還可以看出，3種復合材料的擠出脹大比均隨填料比例的增加而減小，并且使其隨壓力增加而增加的幅度減小，這是因為填料的增加降低了聚合物分子鏈間的作用力，使其對壓力的敏感性降低。
2.4填料形狀對復合材料擠出脹大比的影響

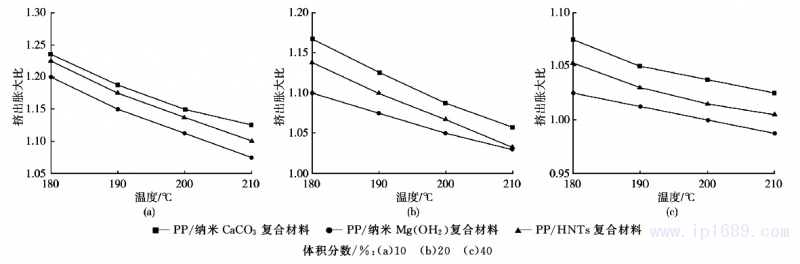

圖４所示分別為體積分?jǐn)?shù)為１０％、２０％、４０％的3種PP納米復合材料熔體擠出脹大比隨溫度的變化曲線?？梢钥闯?，在相同的溫度和體積分?jǐn)?shù)下，PP／納米CaCo3填充體系的擠出脹大比最大，PP／HNTs填充體系次之，PP／納米Mg（OH）2填充體系的擠出脹大比最小。3種納米粒子中納米Mg（OH）２為片狀結晶，比表面積最小，更易形成網格結構，在毛細管流動中對PP分子鏈取向阻礙作用最大，使PP分子鏈在毛細管內取向而產生的彈性儲能減少程度最大，因此其擠出脹大比最?。郏福?。納米CaCo3為球形填料，在擠出過程中可以更好地隨著PP分子鏈滑移，對PP分子鏈取向和變形影響較小，所以其擠出脹大比最大。HNTs為棒狀粒子對PP分子鏈阻礙作用介于兩者之間，所以其擠出脹大比介于兩者之間?？梢詮膱D４中發現，3種復合體系擠出脹大比雖有差異，但差異比較小。
■— PP／納米 Caco3 復合材料 ●— PP／納米Mg（OH）2復合材料 ▲— ＰＰ／HNTs復合材料
體積分?jǐn)?shù)／％：（ａ）１０ （ｂ）２０ （ｃ）４０
圖４擠出脹大比與復合體系填充粒子形貌關系曲線
3.結論
（1）3種聚合物納米復合體系熔體的擠出脹大比均隨口模溫度的增加而減小，且大致呈線性關系；擠出時可以通過適當控制口模溫度來改變聚合物納米復合材料的擠出脹大現象；
（2）3種聚合物納米復合體系熔體的擠出脹大比均隨剪切速率的增大而增加，且隨著填料填充比例的增加有減小的趨勢；隨熔體壓力的增大而增加，且隨著熔體壓力的增加，其擠出脹大比隨填料填充比例增加而減小的幅度下降；
（3）3種形貌納米粒子填充體系中，在相同的體積分?jǐn)?shù)和溫度下，片狀納米Mg（OH）2填充體系熔體的擠出脹大比最小，球狀納米CaCo3填充體系熔體的擠出脹大比最大，棒狀HNTs填充體系熔體擠出脹大比介于兩者之間；可以通過選擇合理形貌的納米粒子填充聚合物來控制納米復合材料熔體的擠出脹大比現象。
