聚丙烯（PP）是一種無毒、無臭、無味的乳白色高結晶的聚合物，是目前所有塑料中最輕的品種之一。它對水特別穩(wěn)定，在水中的吸水率僅為0. 01%。同時，其具有良好的耐熱性，制品能在100℃以上溫度進行消毒滅菌，在不受外力的條件下，150℃也不變形。但如果想在較高溫度下使用，且不可避免的要受到外力的干擾，那就會發(fā)生翹曲變形等問題，這時就需要對其進行耐熱增剛改性了。一般來說，PP的增剛耐熱改性方法主要有以下幾種：
填充改性

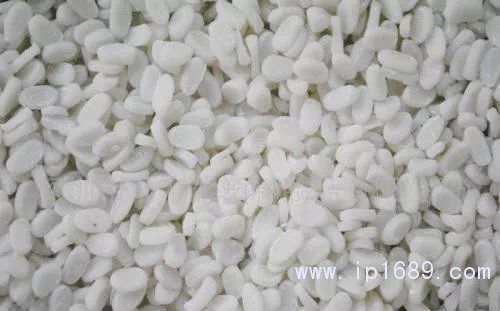

填充改性一般是指在PP樹脂中添加碳酸鈣、滑石粉、云母粉、高嶺土、硅灰石粉、硫酸鋇等非金屬礦粉體材料或其它材料，不僅可以顯著提高PP的剛性、耐熱性、提高尺寸穩(wěn)定性、耐高溫蠕變性、硬度等等，大部分還能起到增量降低成本的作用。
在填充改性中，首先要解決好填料在PP樹脂基體中的分布、分散是否均勻的問題，同時填料需經(jīng)適當?shù)谋砻嫣幚聿拍芘c聚丙烯產生較好的親合性?？梢赃@么說，填料的表面處理方法及表面處理劑的選擇是決定填充改性成敗的關鍵。如今，很多填料生產廠家已可根據(jù)客戶要求提供不同規(guī)格的型號以供選用。如果對產品質量要求較高，可選用填充母粒。
增強改性

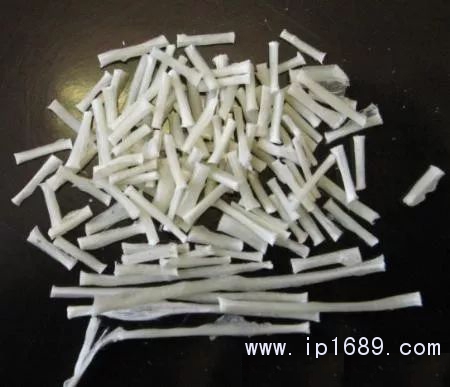

增強改性一般是指將纖維狀材料加入到PP中以提高其強度，盡管填料，尤其是大徑厚比的填料也有同樣的效果。用于增強PP的纖維狀材料主要有玻璃纖維、碳纖維、無機及金屬晶須等等。其中，玻璃纖維是主要的增強材料，可以顯著提高PP塑料的拉伸強度、彎曲強度及模量（剛性）、耐熱性、尺寸穩(wěn)定性等。玻纖增強PP在許多場合可以作為工程塑料使用，如風扇葉片、暖風機格柵、葉輪泵、燈罩、電爐和加熱器外殼等等。如現(xiàn)如今，廣受歡迎的長玻纖增強PP。
成核改性
成核改性一般是指在PP中添加少量的成核劑以顯著提高PP的結晶速度、結晶率和結晶細微比來實現(xiàn)PP的增剛耐熱改性。PP成核劑有超細滑石粉、二氧化硅、納米碳酸鈣等無機成核劑和以山梨醇及其衍生物為代表的有機成核劑。無機成核劑往往對制品光澤和透明性有一定影響，而有機成核劑能顯著提高制品透明性和表面光澤性。
隨著人們生活水平不斷提高，必然帶來在文化、娛樂、食品、醫(yī)療、材料、居室裝飾等各個方面不同變化的要求與提高，市場中很多物品越來越多地使用透明材料。透明PP比普通PP、PVC、PET、PS等更具特色，有更多優(yōu)點和開發(fā)前景。2016年我國透明PP消費量約120萬噸，屬于近年來需求量增長較快的PP種類之一。

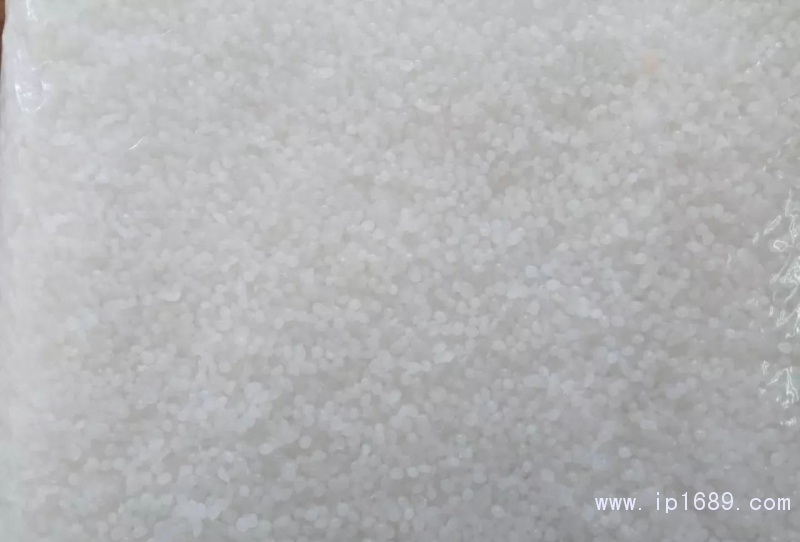

就如前面所講，非金屬礦物填料、玻璃纖維及晶須和無機成核劑的添加會降低PP制品的光澤和透明性，因此，小編給大家隆重介紹一款用于透明PP的耐熱增剛母粒（見下圖），當然也可用于一般PP制品哦！
該透明PP用耐熱增剛母粒是以解決透明PP的耐熱性和剛性不足而開發(fā)，將其應用于PP材料中，可顯著提高PP的耐熱性、剛性、表面硬度、光澤度等性能，且不影響制品的透明性，解決了目前直接添加助劑造成的分散不均、產品質量穩(wěn)定性差等缺點，顯著提高產品品質?？捎糜赑P 注塑和擠出制品，應用于包裝，汽車，家電，潔具，家具，儲物箱，周轉箱等各種應用領域。母粒特點如下：
提高 PP的耐熱溫度 20～25℃；
提升制品的剛性、表面硬度等物理性能；
提升制品的表面光澤度；
使 PP 制品成型冷卻實現(xiàn)等向收縮，消除翹曲變形現(xiàn)象，解決后收縮變形；
全面提升產品品質，降低不良品的產生，為制品提供優(yōu)秀的尺寸穩(wěn)定性；
安全性高，符合ROHS 認證,REACH認證,FDA認證,GB9685名單，LFGB認證，增塑劑認證；
縮短 PP的成型周期，能大幅度提高生產效率 20%～30%，增加工廠盈利；
不影響 PP 制品透明性，消除透明、半透明制品成型過程中產生的真空氣泡。

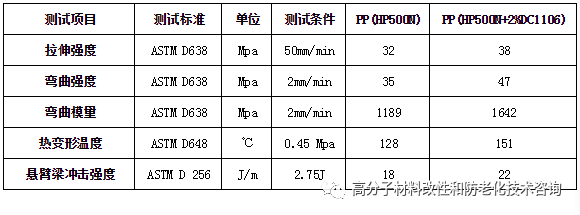

應用舉例
(注:以上數(shù)據(jù)為實驗典型值,真實可靠,僅供參考。實際應用中建議添加比例為 1～2％，具體添加比例請根據(jù)制品品質要求以及自身設備和工藝狀況確定。)（文章來源于網(wǎng)絡）
玻纖含量對長玻纖...
鈣鈦礦薄膜的均勻...
用于光伏板靜電除...
聚砜醫(yī)療干粉吸入...
