高阻隔性材料及阻隔性檢測技術
  瀏覽次數:8835  發布時間:2017年01月19日 14:53:04
[導讀] 廣州標際包裝設備有限公司一、包材阻隔性能簡介定義:包裝材料的阻隔性指的是材料阻止小分子透過的性能(其中的小分子包括水分子

廣州標際包裝設備有限公司





一、包材阻隔性能簡介

定義:包裝材料的阻隔性指的是材料阻止小分子透過的性能(其中的小分子包括水分子、O2、N2、CO2以及有機氣體等氣體分子),既包括阻隔外界氣體進入包裝內部,也包括阻止包裝內部的水分、香氣等滲透出去。

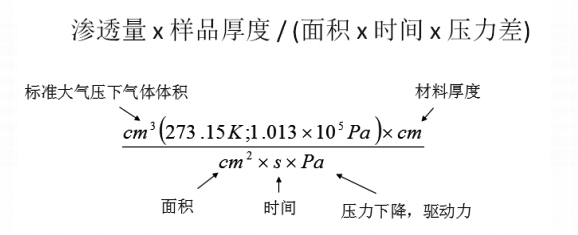

計算方式:包裝材料的阻隔性可以用氣體透過量(率)或氣體透過系數來衡量。在GB/T 1038-2000中,氣體透過量指的是在恒定溫度和單位壓力差下,在穩定透過時,單位時間內透過試樣單位面積的氣體的體積。氣體透過系數則是指在恒定溫度和單位壓力差下,在穩定透過時,單位時間內透過試樣單位厚度、單位面積的氣體的體積。

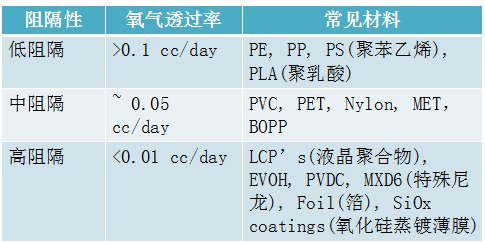

不同阻隔性的材料









阻隔性

氧氣透過率

常見材料

低隔性

>0.1cc/day

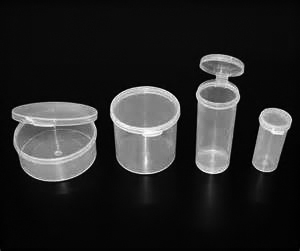

PE、PP、PS(聚苯乙烯)、PLA(聚乳酸)

中隔性

~0.05cc/day

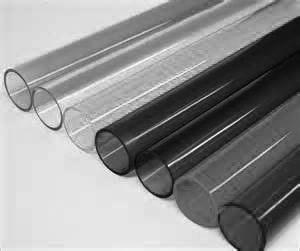

PVC、PET、Nylon、MET、BOPP、

高隔性

<0.01cc/day

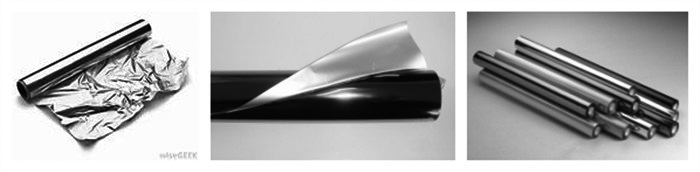

LCP’s(液晶聚合物)、EVOH、PVDC、MXD6(特殊尼龍)、Foil(箔)、Siox coatings(氧化硅蒸鍍薄膜)





二、塑料包材阻隔性能



塑料:四大包裝材料之一。

由聚合物和填料所組成

優點:質輕、透明、價格低、易加工、不易碎等

在包裝中的應用日益廣泛,需求量急劇增加







塑料結構多樣,且影響因素較多——不同塑料的阻隔性也有很大的差異:

 極性:不同化學組成的聚合物具有不同的極性,因而對不同小分子的溶解性差異顯著。

 結晶度:聚合物大多為晶態與非晶態共存的結構,晶態結構中分子排列緊密有序因此幾乎不具有透過性,所以整個材料的氣體透過性則取決于晶態結構的比例,即結晶度;結晶度又受聚合物分子結構、分子量和加工工藝等的影響。

 溫度:聚合物大分子的分子運動會隨溫度的升高而加強,導致自由體積增加,阻隔性隨之降低甚至喪失

 濕度:具有親水性基團的聚合物的阻隔性受濕度的影響也很大

高阻隔性塑料材料應用舉例

食品包裝的阻隔性能

食品包裝的阻隔性能對保證食品的安全有著舉足輕重的作用:



• 再好的食品,再環保的包裝,如果阻隔性能不好,氧氣的大量滲入,會使富含脂肪和維生素類食品變色、哈變或酸敗,或使細菌和霉菌大量繁殖,直接影響食品的品質。



• 滿足產品保質保鮮的需要,保證預期的貨架壽命, 減少防腐劑的使用。



• 在選擇塑料包裝時,應根據所包裝食品的特點以及貯運環境,選擇具有適宜阻隔性的材料。





三、阻隔性能影響因素

材料的阻隔性與滲透溶解-擴散機理

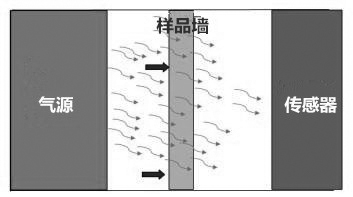

滲透的溶解-擴散機理:氣體在其高濃度的一側吸附于薄膜表面,在高分子薄膜體內擴散, 最后于其低濃度的薄膜一側脫附而揮發。





溶解-擴散機理



質量的傳遞速率與薄膜中滲透物的濃度梯度成正比,并與滲透物在薄膜兩側的壓力差成正比。

C: 濃度  P:壓力







影響阻隔性的因素

環境

• 溫度     • 濕度

材料本身

• 線性或非線性材料      • 結晶度,分子間吸引力,添加劑,樣品厚度



影響阻隔性的因素 ——溫度

經驗法則

•溫度每升高1℃, 滲透率增加5 to 7%



•溫度每升高

10 ℃, 滲透率加倍

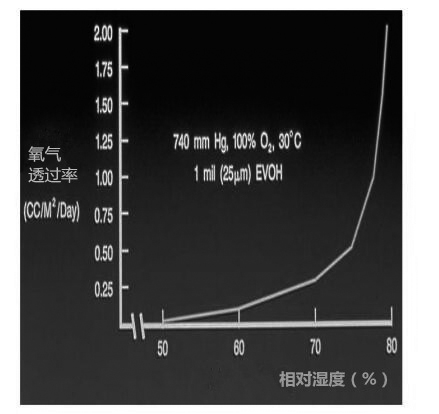

影響阻隔性的因素——濕度

–相對濕度或水汽影響含氫鍵的極性高分子   (Nylon,材料EVOH)

–水汽不影響無氫鍵的極性高分子(PET)

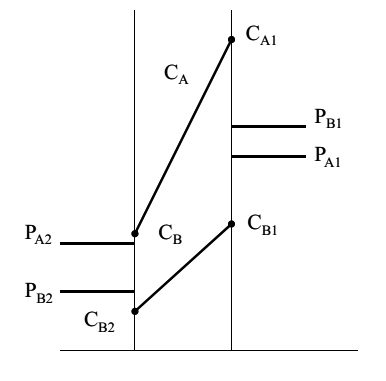

影響阻隔性的因素——濃度

(對于線性材料,滲透率與滲透物濃度成正比)

•濃度與分壓成正比

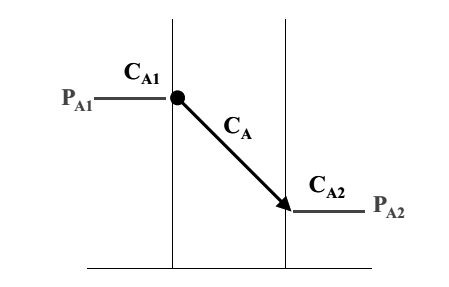

•材料兩側的滲透物分壓梯度如下:

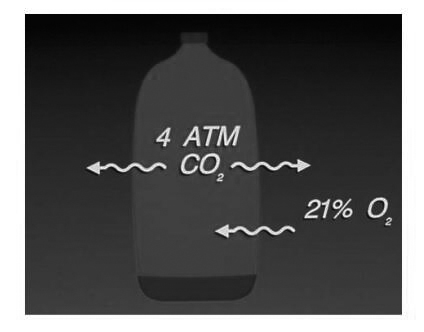

影響阻隔性的因素——濃度

滲透物濃度越大,其本身的滲透推動力就越大。

濃度20.9%的氧氣  VS   濃度100%的氧氣

氧氣透過率

0.0012 cc/day

0.0052 cc/day

實驗時間

4天

4天







影響阻隔性的因素——厚度

通常情況下,對于單層結構的薄膜:厚度上升, 滲透下降(1/x)

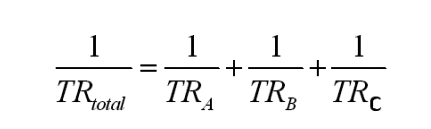

多層結構的滲透率可把每層的滲透率用并聯電阻公式疊加而成

材料越厚,越多層,氣體通過它的時間就越長,也就是滲透率就越低。







四、阻隔性能改善方法

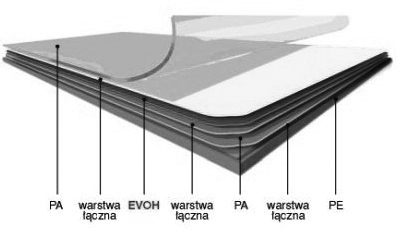

多層復合:

得到的復合膜的阻隔性與復合的層數、每層材料本身的阻隔性以及復合層的厚度有關。

目前常用的復合膜有三層、五層和七層這幾種。

高阻隔的復合膜中間層通常采用具有優良阻隔性的材料,如鋁箔、EVOH、PVDC、PVA、PA等。

采用的復合工藝有干式復合、多層共擠出和多層共擠流延等。



表面改性或鍍層:

主要通過化學反應對材料的表面進行基團修飾,從而改變其極性。

也可通過物理或化學的方法,將無機金屬或氧化物等蒸鍍?cè)赑ET等塑料薄膜表面,形成幾十到上百納米的阻隔層(采用該方法可將普通薄膜的阻氧和阻濕性能提高幾十至上百倍,甚至可得到透明、高強度的復合薄膜,因而具有巨大的應用潛力)。

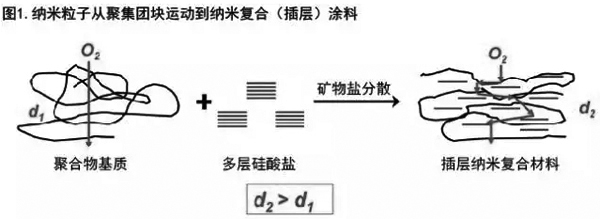

添加填料:

在聚合物中添加無機填料不僅可提高材料的機械強度,且可有效改善材料的阻隔性。

研究最為廣泛且目前已經商業化的是納米黏土與聚合物的復合材料。(納米黏土是一種層狀結構且無透過性的硅酸鹽)。

但在用作食品包裝時,納米材料的遷移和安全性也是需要考慮的關鍵問題之一。



五、前沿檢測技術

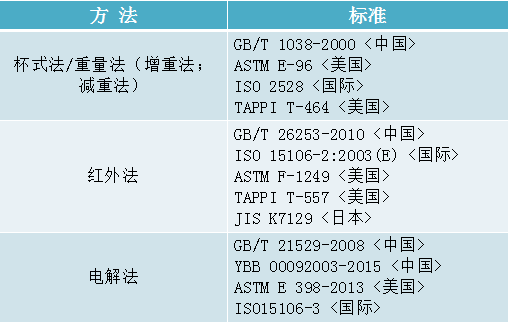

阻水性測試方法

方法

標準

杯式法/重量法(增重法;減重法)

GB/T 1038-2000 <中國>

ASTM E-96 <美國>

ISO 2528 <國際>

TAPPI T-464 <美國>

紅外法

GB/T 26253-2010 <中國>

ISO  15106-2:2003(E) <國際>

ASTM E-1249 <美國>

TAPPI T-557 <美國>

JIS K7129 <日本>

電解法

GB/T 21529-2008 <中國>

GB/T 00092003-2015 <中國>

ASTM E 398-2013 <美國>

ISO 15106-3 <國際>







水蒸氣透過率測試儀的測試原理

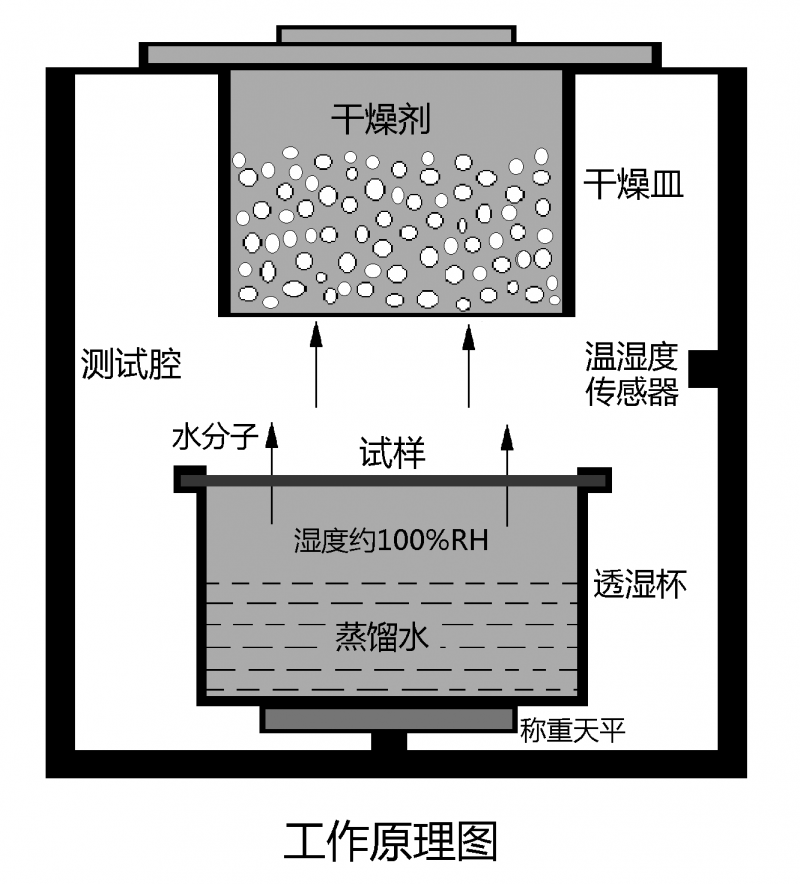

杯式法:在一定溫度下,使試樣兩側形成一特定的濕度差,水蒸氣透過試樣進入干燥的一側,通過測定透濕杯的重量隨時間變化的量,從而計算出試樣的水蒸氣透過量。

        杯式法工作原理圖





水蒸氣透過率測試儀的測試原理

杯式法:把試樣固定在測試腔中間將測試腔分上下兩個腔,相對穩定濕度的氣體在薄膜的上腔流動,下腔放置吸收濕氣的干燥裝置,水分子透過試樣擴散到下腔,被干燥劑吸收,通過稱重傳感器測量干燥裝置的重量,從而計算出水汽透過量。

杯式法工作原理圖



水蒸氣透過率測試儀的測試原理

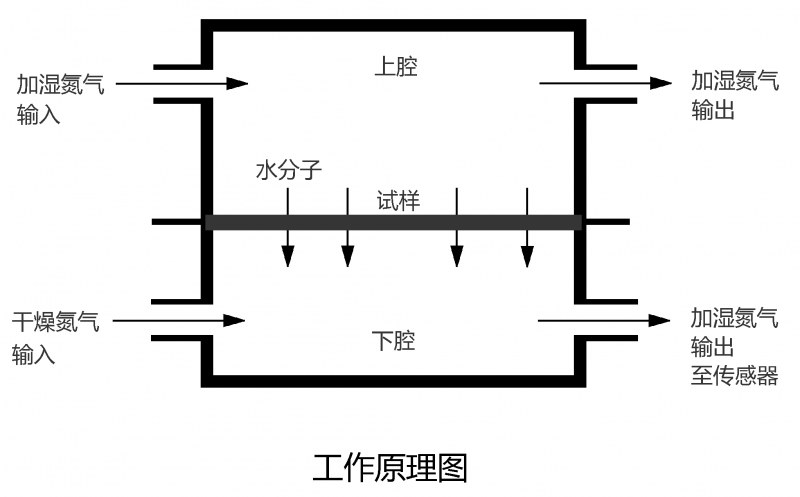

紅外法:采用紅外傳感器測試原理。將預先處理好的的試樣固定在測試腔中間,把測試腔分為上下兩個腔,相對穩定濕度的氮?dú)庠诒∧さ纳锨涣鲃?dòng),干燥氮?dú)庠谙虑涣鲃?dòng);由于濕度梯度的存在,水蒸氣會從高濕腔穿過薄膜擴散到低濕腔;透過試樣的水蒸氣被流動的干燥氮?dú)鈹y帶至紅外傳感器,通過傳感器輸出的電信號得出試樣的水蒸氣透過率等參數。

紅外法工作原理圖



水蒸氣透過率測試儀的測試原理

電解法:采用電解傳感器原理。將預先處理好的試樣固定在測試腔中間將測試腔分上下兩個腔,相對穩定濕度的氣體在薄膜的上腔流動,干燥氣體在薄膜的下腔流動,水分子透過試樣擴散到另一側的干燥氣體中,被流動的氣體攜帶至電解傳感器,通過對傳感器測量到的水汽濃度進行分析,從而計算出水汽透過量。



電解法工作原理圖

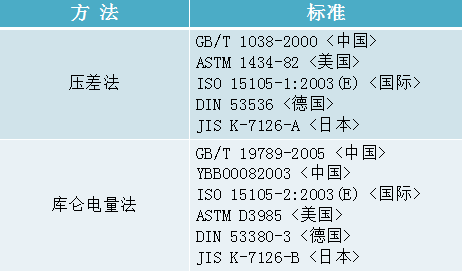

阻氧性測試方法

方法

標準

壓差法

GB/T 1038-2000 <中國>

ASTM  1434-82 <美國>

ISO 15105-1:2003(E) <國際>

DIN 53536  <德國>

JIS K-7129-A <日本>

庫侖電量法

GB/T 19789-2005 <中國>

YBB00082003 <中國>

ISO  15106-2:2003(E) <國際>

ASTM D3985 <美國>

DIN 53380-3  <德國>

JIS K-7126-B <日本>





氧氣透過率測試儀的測試原理

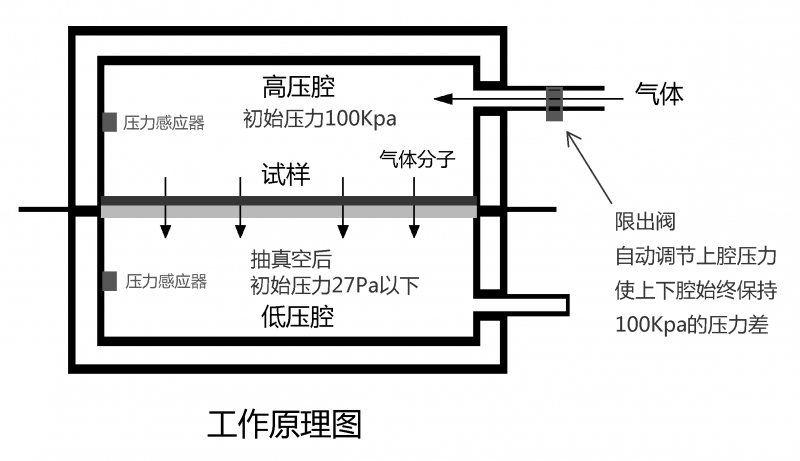

壓差法:將預先處理好的試樣放置在上下測試腔之間,在試樣的兩側形成一個恒定的壓差,氣體在壓差的作用下,由高壓腔通過薄膜向低壓腔滲透, 監測低壓腔的壓力變化可計算出所測試樣的阻隔參數。

壓差法工作原理圖







氧氣透過率測試儀的測試原理

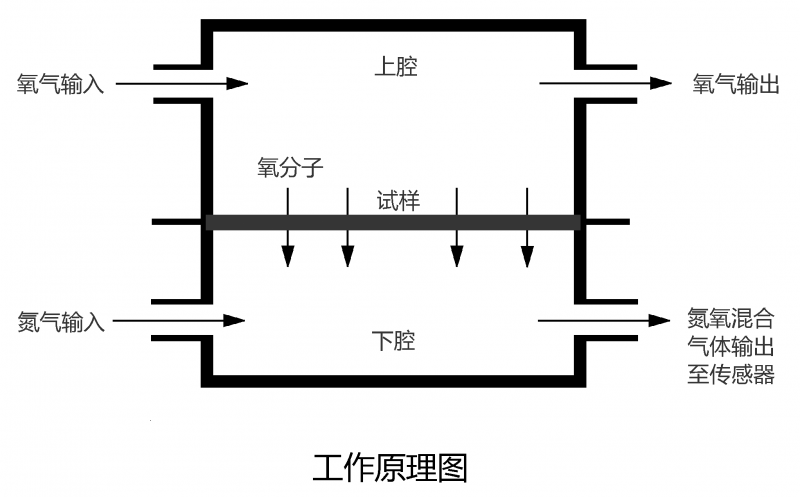

電量法:庫侖電量法原理,等壓法測試,測試腔分上下兩部分,薄膜固定在中間,高純氧氣在薄膜的上腔流動,高純氮?dú)庠诒∧さ南虑涣鲃?dòng),氧分子透過薄膜擴散到另一側的氮?dú)庵校涣鲃?dòng)的氮?dú)鈹y帶至傳感器,通過對傳感器測量到的氧氣濃度進行分析,從而計算出氧氣透過量。



電量法工作原理圖







五、對應檢測儀器

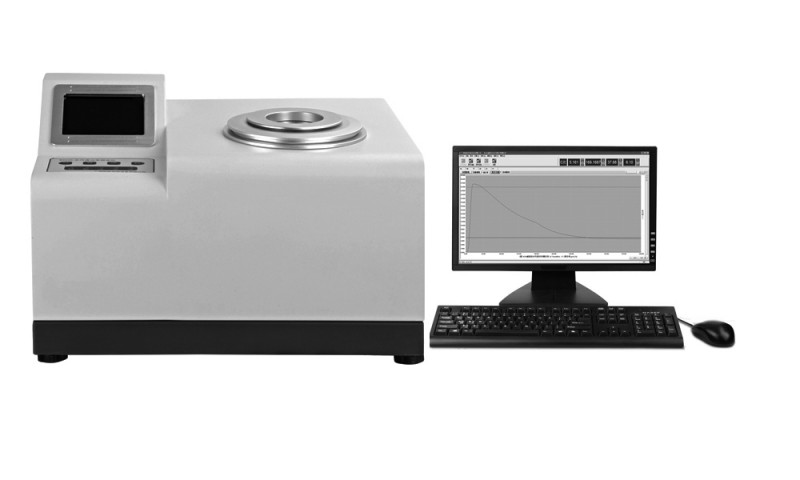

  W301水汽透過率測定儀

適用于食品、藥品、電子、日化等行業的包裝材料,如:高阻隔薄膜、共擠膜、鋁箔、鍍鋁膜、輸液袋、片材、涂覆膜、太陽能背板、玻璃紙、陶瓷薄片和瓶、袋、罐等容器的水汽透過量阻隔性測試。




測濕范圍



0.01~10000 g/(m2•24h)

分 辨 率



0.001 g/(m2•24h)

控溫范圍



15℃~45℃

控溫精度



±0.1℃

控濕范圍



0~10%RH(干燥法)



◆精度高、數據準確可靠

    測量精度達到0.001 g / (m2·24h),行業領先

◆操作簡便、曲線動態實時顯示

◆可脫機獨立運行

◆技術先進性

◆測試范圍廣

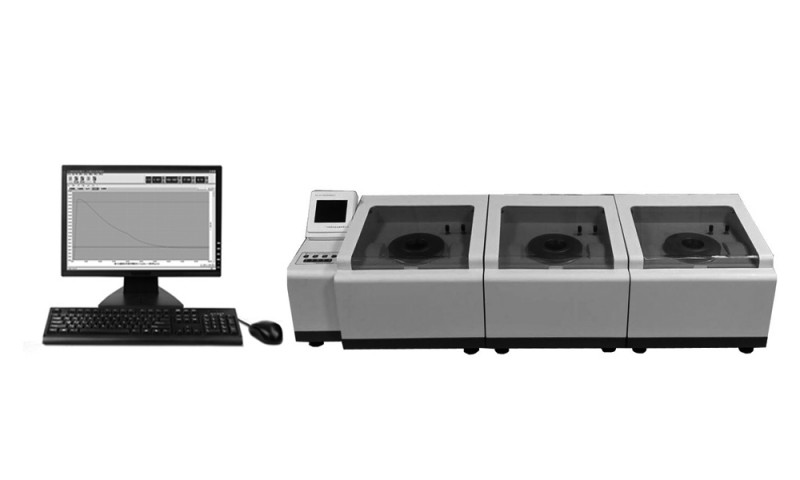

  W533水汽透過率測定儀

三腔獨立增重法原理測試,三個獨立報告,每腔都有獨立的溫度、濕度及稱重控制系統,可單腔或兩腔或三腔運行,每腔可獨立停機換樣,測試效率高。







測濕范圍



0.01~10000 g/(m2•24h)

分 辨 率



0.001 g/(m2•24h)

稱重范圍



0.1mg~300g

控濕精度



±2%RH

稱重傳感器數量



3個



◆完全按照國標GB/T1038-2000設計

◆操作簡便、曲線動態實時顯示

◆可脫機獨立運行

◆防止平行樣測試時發生的偶然誤差和系統誤差

◆測試范圍廣
