賀柳操1 ，肖國華2 ，沈忠良2 ，卞 平3
( 1. 湖南機電職業技術學院機械工程學院，湖南，長沙 410151;
2. 浙江工商職業技術學院現代模具學院，浙江，寧波 315012; 3. 湖北工業職業技術學院機電工程系，湖北，十堰 442000)
摘要 : 結合產品的注塑成型過程，設計了一模兩腔兩次分型二板模模具結構，單個模腔澆注采用1個側澆口進行澆注。針對產品脫模困難問題，設計4種脫模機構，實現了難脫模特征的脫模，4種機構分別為定模彈簧型針先抽 芯脫模機構、定模推板斜頂脫模機構、曲連桿驅動旋轉脫模機構、定模油缸抽芯機構。曲連桿驅動旋轉脫模機構的設計中，運用模具模板的開閉動作驅動彎管型芯進行旋轉抽芯，實現了彎管內壁的脫模，合理利用了模具模板的運動功能，降低了機構設計對模架結構的要求，降低了旋轉抽芯機構的復雜性，有效地節省了模具制造成本。
關鍵詞 : 斜孔抽芯;前模斜頂;彎管抽芯;結構設計; 注塑模具
0 引言
脫模機構的設計是模具結構布局中機構設計的重點，也是難點［1－5］，特別是對于脫模比較困難的產品而言，脫模機構在模 具結構中的布局及機構本身的結構布局，都需要進行較多的結 構創新設計［6－9］，文章針對某醫療導流管頭脫模困難的實際生產問題，針對性地設計了1種兩板式冷流道側邊澆口注塑模具，模具采用假三板模架結構，分兩次分型打開。模具結構中，采用彈簧驅動型針實現了產品上斜孔的先抽芯脫模；通過在定模側設置推板推出前模斜頂機構，實現了產品上型腔一側倒扣孔的先抽芯脫模 ;利用模具主分型面打開的動力，驅動彎管抽芯機構，實現了產品一端彎管內壁的抽芯脫模；在前模定模板設置油缸抽芯機構，實現了產品一端長內孔壁的抽芯脫模。脫模機構設計中，特別是彎管抽芯機構的設計，機構結構設計新穎，能有效 降低模具的生產制造成本;模具整體布局合理，機構動作可靠，能較好地滿足產品的自動化生產要求，具有較好的設計借鑒意義。
1 塑件特征分析
某醫療導流管頭產品如圖 1 所示，產品材質采用工程改性塑料合金 ABS + PC，縮水率 0. 5%；影響產品脫模的特征包括如圖所示的 F1 ～ F5 共5個特征。F1 、F2 為位于左邊的2個側孔，兩者都為長距離深孔，且 F1 為階梯孔，F(xiàn)2 為細長孔；F3 、F4 位于管壁上端，F(xiàn)3 為短距離孔，F(xiàn)4 為斜孔；F5 為細彎管孔，彎管扇形角度27°。以上特征，都是難脫模特征，結合產品的分型設計， 綜合分析特殊的分型及脫模機構設計，可以實現產品的自動化注塑生產。

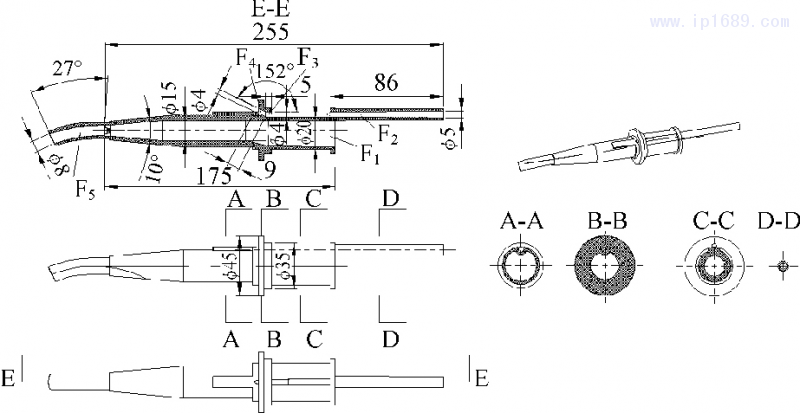

圖 1 產品結構(單位 : mm)
F1 ～ F5 －特征
2 分型設計
結合產品的特點，對產品進行如下的布局及分型設計，如圖 2 所示，模具采用一模兩腔布局，單腔的分型設計為:(1)主分型面采用 PL1 分型線所在的分型面，將產品外壁的成型件一分為二，為上、下成型鑲件，即圖中所示的 C1 型芯主鑲件和 C2 型腔主鑲件2 個成型塊;(2)在 C1 型芯鑲件的側邊分離出 F1 、F2 2 個特征的側抽芯滑塊頭鑲件 I1 ;實施對 F1 、F2 特征的脫模;(3) 在 C2 型腔鑲件上再分割出 I3 、I4 2 個鑲件，用于 F3 、F4 特征的成 型與脫模;(4)在 C1 型芯成型鑲件和 C2 型腔鑲件內再分割出 I1 滑塊，實施對產品彎管內壁上的 F5 特征的脫模。產品采用四點 側澆口方式進行澆注。

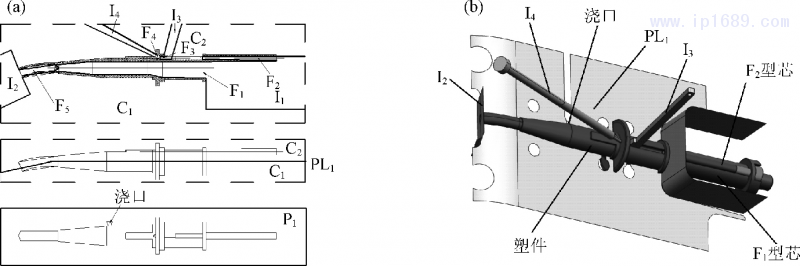

圖 2 分型設計
(a)分型分區 (b)分型面 3D 圖
F1 ～ F5 －產品特征 PL1 －分型線 C1、C2 －成型鑲件塊編號 I1 ～ I5 －分割成型鑲件編號

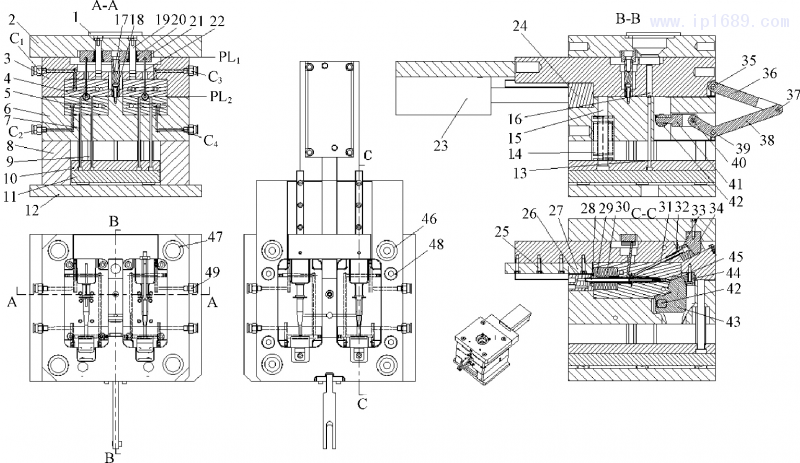

圖 3 模具結構
1 －定位圈 2 －面板 3 －定模板 4 －定模鑲件 5 －動模鑲件 6 －動模板 7 －頂針 8 －模腳 9 －支撐柱 10 －推板蓋板 11 －推板 12 －底板 13 －拉料桿 14 －復位彈簧 15 －復位桿 16 －澆口襯套 17 －拉桿 18 －尼龍扣 19 －前模推板導柱 20 －前模推板導套 21 －前模推板 22 －前模斜頂桿 23 －前模油缸 24 －前?；瑝K 25 －導軌螺絲 26 －滑塊鑲件 27 －導軌 28 －長型芯 29 －小型芯 30 －側鑲件 31 －斜抽芯針 32 －斜型芯彈簧 33 －斜型針滑塊 34 －斜針 滑塊驅動塊 35－定模轉銷 36－定模連桿 37－連桿銷 38－動模曲連桿 39－動模轉銷 40－ 曲連桿驅動銷 41－ 曲連桿驅動滑塊 42－驅動轉軸 43－旋轉滑塊 44 －旋轉滑塊鎖緊塊 45 －彎管型芯 46 －模具導柱 47 －模具導套 48 －定模板限位拉桿 49 －快速水嘴 C1、C2、C3、C4 －水路編號 PL1、PL2 －模具開模面
3 模具設計
依據上述分型設計，模具整體結構如圖 3 所示。模具模架采用龍記標準模架 LKM CI 型標準模架。模具模腔布局為一模兩腔。模具采用兩板模假三板模架結構，分兩次分型打開，模具分型面有2個，分別為 PL1 和 PL2 。澆注系統采用冷流道側邊澆口澆注，流道開設于型芯鑲件 5 和動模板 6 上，流道直徑8mm，側邊澆口為扇形澆口，澆口尺寸為 2 mm ×4 mm × 3 mm；定 位圈 1 和澆 口襯套16采用標準件，其規格分別為 LＲB120、SBC20。冷卻采用水冷方式，冷卻管道直徑采用 8 mm 管道；2 個型芯鑲件5和2個型腔鑲件4上單獨開設 2 條水路；長型芯 28 上單獨開設水井式水路進行冷卻。
排氣主要采用鑲件間間隙排氣位置，鑲件間閉合間隙控制 在0. 005 ～0. 015 mm，以便排氣。單模腔產品的頂出采用四根頂針7進行頂出，頂針7與型芯鑲件5的上端配合段長度12 mm，配合間隙 0. 01～0. 015 mm，頂針中段與動模板6的壁孔間隙單邊為 0. 5 mm，底端與推板11的避空間隙為0. 05 mm。模具導向由導柱 46和模具導套47的軸套滑動配合進行導向；導 柱導套有4副，其中，針對模具基準角位置的導柱導套進行了偏心設計，以防止定模、動模裝配過程中裝錯而損壞模具成型零件。成型的冷卻過程依靠4條環繞型水路進行，為C1 ～ C4 4 條水路，其中，C1 、C2 對應于第一模腔的冷卻，C3 、C4 對應于第二 模腔的冷卻；4 條水路的管道直徑一樣，都采用 8 mm 圓形管道；管道在模板和成型件界面處的密封采用“O”形橡膠圈進行密封，橡膠圈的放置槽開設于模板上，不能開設于成型件上。模具中，定模部分設置3個特殊的斜向脫模機構，動模部分設置1個特殊側向抽芯脫模機構，可以實現塑件上特殊特征的抽芯脫模；模具動模、定模的動作原理為：模具的開模按 PL1 →PL2 依次 分型打開；結合圖 2a 中的分型設計，第一次開模為 I4 斜型芯 (斜抽芯針 31)的先抽芯 ;第二次開模為塑件被 I3 鑲件(前模斜 頂桿 22)從定模鑲件 4 中頂出脫模，使塑件留在動模鑲件5上， 以及動模側2個特殊滑塊抽芯機構的滑塊鎖緊的解除；模具打開后，動模一側設置的2個特殊側抽芯機構的油缸動作，分別驅動I1成型鑲件(側鑲件 30)、I2成型鑲件(彎管型芯45)實現側抽芯脫模，塑件的最后頂出為頂針推板推動頂針7 將塑件從動模鑲件5上頂出而完全脫模。脫模機構是本模具設計的重點和難點，機構的設計如第 4 節所述。
4 脫模機構
綜上所述，為實現 F1 ～ F5 特征的脫模，依據第 2 節所述的 分型布局設計，采用 4 種不同的脫模機構可以實現［10－ 15］ 。4 種 機構分別為：(1)定模油缸抽芯機構；(2)定模彈簧型針先抽芯脫模機構；(3)定模側推板斜頂脫模機構；(4)動模曲連桿驅動旋轉脫模機構。各機構的 3D 結構圖如圖 4 所示。

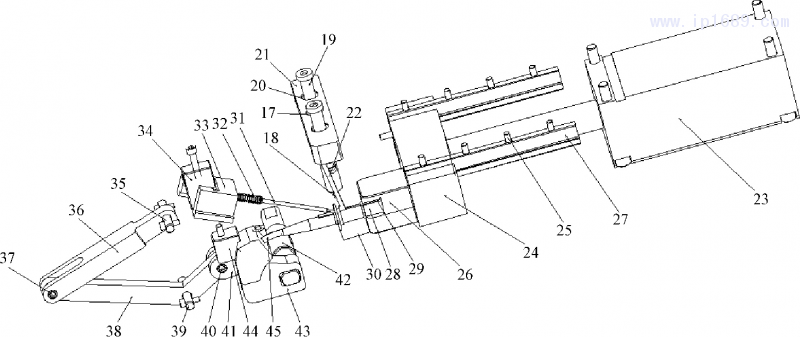

圖 4 脫模機構
17 －拉桿 18 －尼龍扣 19 －前模推板導柱 20 －前模推板導套 21 －前模推板 22 －前模斜頂桿 23 －前模油缸 24 －前?；瑝K 25 －導軌螺絲 26 －滑塊鑲件 27 －導軌 37 －連桿銷 28 －長型芯 29 －小型芯 30 －小鑲件 31 －斜抽芯針 32 －斜型芯彈簧 33 －斜型針滑塊 34 －斜針滑塊驅動塊 35 －定模轉銷 36 －定模連桿 38 －動模曲連桿 39 －動模轉銷 40 － 曲連桿驅動銷 41 － 曲連桿驅動滑塊 42 －驅動轉軸 43 －旋轉滑塊 44 －旋轉滑塊鎖緊塊 45 －彎管型芯
4. 1 定模油缸抽芯機構
機構用于 F1 、F2 特征的先抽芯脫模，可通過普通型油缸抽芯機構實現，機構整體倒裝于定模板3 一側，其機構組成零件包括件23～件30；長型芯28用于F1 特征的成型，小型芯 29 用于 F2 特征的成型。長型芯 28、小型芯 29 通過側鑲件30 合并安裝于滑塊鑲件26上，通過前模油缸23驅動前?；瑝K 24，實現了產品上 F1 、F2 特征的脫模。機構的動作在PL1開啟前完成，便于塑件從定模鑲件4 中被前模斜頂桿22頂出。裝配過程中，滑塊鑲件26 安裝于導軌27上，便于滑塊鑲件26 的靈活抽芯運動，滑塊鑲件26設置楔緊槽，便于閉模時，動模板上的楔緊塊對其 進行鎖緊，以防止前模油缸23 的鎖緊力不夠，導致高壓注塑壓力對長型芯 28、小型芯29進行沖擊時，滑塊鑲件 26 出現松退，使塑件產生飛邊缺陷。
4. 2 定模推板斜頂脫模機構
機構用于F3特征的成型件－前模斜頂桿22，在定模鑲件4 內的先頂出側向抽芯；可通過定模推板推出機構的結構形式實現，機構組成零件包括件17 ～ 件22；機構中，前模推板導柱19通過壓板及螺釘緊固安裝于面板2上，其下端插入定模板 3 對 應的導柱孔內，以保證其導向的穩定性，其導柱本體通過與前模 推板導套20 滑動配合為前模推板21的運動提供導向。拉桿 17通過螺釘緊固安裝于前模推板21上，尼龍扣18通過螺釘緊固安裝于動模板6上，兩者在閉模時吸緊，當 PL1打開時，尼龍扣18通過吸緊拉桿17拉住前模推板 21，使其保持靜止，從而保證 PL1 開模面打開時，前模斜頂桿 22 在定模鑲件 4 內無相對頂出 動作。直到模具在 PL2 打開時，由于定模鑲件4 對塑件的包緊力小于動模鑲件 5 對塑件的包緊力，從而使塑件在 PL2 開模面 打開時，將留于動模鑲件5上；與此同時，尼龍扣18 拉緊拉桿17，使驅動前模推板 21 向下推出，前模推板21通過驅動安裝于其上的前模斜頂桿 22 將產品從型腔鑲件4中同步頂出，從而實 現 F3 特征在定模鑲件 4 內的先頂出側向抽芯脫模。
4. 3 定模彈簧型針先抽芯脫模機構
機構用于 F4 特征的斜向抽芯脫模，可通過帶 T 型槽楔緊塊 驅動滑塊實施斜側向抽芯的結構形式實現，機構的組成零件包 括件31～件34；斜抽芯針31 套裝斜型芯彈簧 32 后，其前端參與 F4 特征的成型，尾端安裝于斜型針滑塊33上，斜型針滑塊33與斜針滑塊驅動塊34通過T型槽滑動配合聯結；機構由斜針滑塊驅動塊34在模具的PL1 分型面打開時驅動斜型針滑塊33實施抽芯動作，完成F4特征的脫模。抽芯動作時，斜型芯彈簧32反彈輔助斜針滑塊驅動塊34驅動斜抽芯針 31和斜型針滑塊33；PL1 開模面閉合時，則由斜針滑塊驅動塊 34 對斜型針滑塊33進行壓緊鎖緊定位，PL1 打開時，斜型針滑塊33在斜型芯彈 簧32反彈推動下由其尾端的滑塊限位螺絲擋住而限位，以保證復位時，斜針滑塊驅動塊34 能準確地插入斜型針滑塊33背面的T型槽內，并對其進行復位驅動。
4. 4 動模曲連桿驅動旋轉脫模機構
機構用于F5特征的旋轉抽芯脫模，可通過連桿驅動彎管型芯旋轉實施旋轉側向抽芯的結構形式實現，如圖 5 所示，機構的組成零件包括件35～件 45；定模連桿36的上端通過定模轉銷35鉸接安裝于定模板3上，定模連桿36的上端可以繞定模轉銷35的中心 O1 轉動；定模連桿 36 的下端、動模曲連桿 38 的上端通過連桿銷 37 鉸接連接，兩者的轉動中心為 O2；動模曲連桿 38 的中部通過動模轉銷 39 鉸接安裝于動模板 6 上，以動模轉銷 39 的中心 O3 為轉動支撐點；動模曲連桿 38 的尾端通過曲連桿驅動銷 40 與連桿驅動滑塊 41 的右端鉸接連接，兩者的轉動 中心為 O4 ；連桿驅動滑塊 41 的左端制成圓柱側邊削平形狀，插入驅動轉軸 42 的扁平孔內，使驅動轉軸 42 發生轉動，驅動轉軸 42 的轉動中心為 O5；驅動轉軸 42 的兩端各緊固連接一個旋轉滑塊 43，驅動轉軸42 繞O5 轉動，驅動旋轉滑塊 43 轉動，從而實現彎管型芯 45 的旋轉脫模。
機構工作原理為：模具在 PL2 開模面打開時，定模連桿 36 被動模曲連桿 38 拉住，使其繞 O1 中心，并朝 T1 方向轉動，反之，定模連桿 36 拉動動模曲連桿38，使其繞O3 沿 T2 方向轉動， 因而，動模曲連桿 38 可以驅動滑塊 41 在驅動轉軸 42 的扁平孔 內一邊滑動，一邊繞中心 O5 沿 T3 方向轉動，從而使驅動轉軸 42 帶動其兩端的旋轉滑塊 43 轉動，達到驅動彎管型芯 45 沿 T3 方 向旋轉脫模的目的，實現 F5 特征的彎管抽芯脫模。閉模時，由旋轉滑塊鎖緊塊 44 對彎管型芯 45 進行鎖緊，以防止因其注塑 轉動而導致塑件成型失敗。
圖 5 彎管抽芯機構工作原理
3 －定模板 6 －動模板 35 －定模轉銷 36 －定模連桿 37 －連桿銷 38 －動模曲連桿 39 －動模轉銷 40 － 曲連桿驅動銷 41 － 曲連桿驅動滑塊 42 －驅動轉軸 43 －旋轉滑塊 44 －旋轉滑塊鎖緊塊 45 －彎管型芯 PL1、PL2 －模具開模面 O1 ～ O5 －旋轉中心 T1 ～T3 －轉動方向
5 模具工作原理
模具開模時，結合圖 3、4、5 所示，產品的脫模動作主要包括 以下幾個步驟:
(1)注塑完畢。前模油缸 23 先動作，對長型芯 28、小型芯 29 進行抽芯驅動，先完成 F1 、F2 特征的脫模。
(2)PL1 打開。動模后退，流道廢料從澆口襯套 16 中拔出， 留于動模一側；斜針滑塊驅動塊34驅動斜抽芯針31和斜型針滑塊 33，完成F4特征的脫模。
(3)PL2 打開。動模繼續后退，尼龍扣 18 拉緊拉桿17，驅動 前模推板21同步后退，從而推動前模斜頂桿 22，將產品從型腔 鑲件4中頂出，從而實現 F3 特征的先脫模。同步地，動模板6 上的動模曲連桿 38 被定模連桿 36 拉住，驅動動模曲連桿38 轉動，從而驅動轉軸 42 轉動，使驅動彎管型芯 45 發生旋轉，實現 了 F5 特征的脫模。開模過程中，在 PL2 打開前，模具需滿足 F1、F2、F4 特征完成脫離制件的要求 ;PL2 打開后，定模推板斜頂脫 模機構和動模曲柄連桿機構同步動作，完成了 F3 特征的脫模和 F5 特征的脫模。
(4)頂出。分型面完全打開后，注塑機頂桿驅動四根頂針7，將產品及流道廢料從型芯鑲件5上頂出，實現產品的完全脫模。
(5)復位。復位時，動作過程完全相反，模具閉合，等待下 一個注塑循環過程。
6 結論
結合某醫療導流管頭產品的注塑成型過程，設計了一模兩腔、4個側澆口澆注、兩次分型二板模模具結構。針對產品多個特征的脫模困難問題，設計了4種脫模機構實現了難脫模特征的脫模。4種機構中，包括前模彈簧型針先抽芯脫模機構、定模側推板斜頂脫模機構、曲連桿驅動旋轉脫模機構、前模油缸抽芯機構；模具脫模機構設計中，特別是曲連桿驅動旋轉脫模機構，充分地利用模具模板的開閉動作驅動彎管型芯進行旋轉抽芯，實現了彎管內壁的脫模，機構無需另外設計動力機構，合理利用了模具模板的運動功能，減小了機構設計對模具模架結構的要求，降低了旋轉抽芯機構的復雜性，有效地節省了模具制造成本。模具布局合理，結構簡單實用，機構設計新穎，有較好的設 計借鑒意義。
參考文獻 :
［1］ 吳晉，李國富，邱夢寧，等．轎車左前燈燈座本體注塑模具結構設計［J］．工程塑料應用，2017，45 (10) :70 －75．
［2］ 高瑾，周建軍．汽車內飾條多行位脫模機構及雙色注塑模具設計［J］．塑料工業，2016，44 (12) :55 －58．
［3］ 張建卿．L10 面條機主體蓋前模多重脫模機構及其注塑模具設計［J］．塑料，2016，45 (5) :83 －86．
［4］ 許傲．斜度頭洗發液瓶蓋脫模機構及模具設計出［J］．塑料，2017，46 (4) :102－105．
［5］ 王成．薄壁螺紋弧形抽芯塑件的模具結構設計［J］．中國塑料，2014，28 (9) :97－102．
［6］ 卞平．熱流道雙疊層注塑模具設計［J］．塑料工業，2017，45 (10) :65－68．
［7］ 曹爭．自動抽液瓶蓋抽芯機構及模具設計［J］．模具工業，2017，43 (5) :47－51．
［8］ 黃詩君，方耀華．鉸鏈?zhǔn)剿芰掀可w自動卸螺紋注塑模設計［J］．工程塑料應用，2005，33 (4) :50 －52．
［9］ 汪哲能．醫用輸液泵體多層式復合脫模機構與注塑模具結構設計［J］．工程塑料應用，2017，45 (11) :81 －87．
［10］ 張建卿．汽車暖風機下殼體 CAE 優化與模具設計［J］．工程塑料應用，2016，44 (5) :65 －69．
［11］ 歐陽波儀．汽車儀表罩傾斜式多種脫模機構及其注塑模具設計 ［J］．塑料工業，2016，44 (9) :70 －75．
［12］ 徐新華，鄭子軍，徐生，等．油缸浮動頂出脫模機構結構優化與注塑模具設計［J］．工程塑料應用，2017，45 (5) :85 －90．
［13］ 許傲，黃力．醫用接插頭前模四面抽芯脫模注塑模具設計［J］．塑料，2017，46 (2) :110 －113．
［14］ 王懷奧，肖國華．熟食機主體殼注塑模具結構設計［J］．塑料工業，2017，45 (11) :79 －84．
［15］ 蘇海云，安珂，郝革紅，等．一種新型外抽芯倒脫模結構在車用燈具注塑模具的應用［J］．輕工科技，2014，30 (5) :102．
